6燈油斷流報警熱導式流量開關NK300型

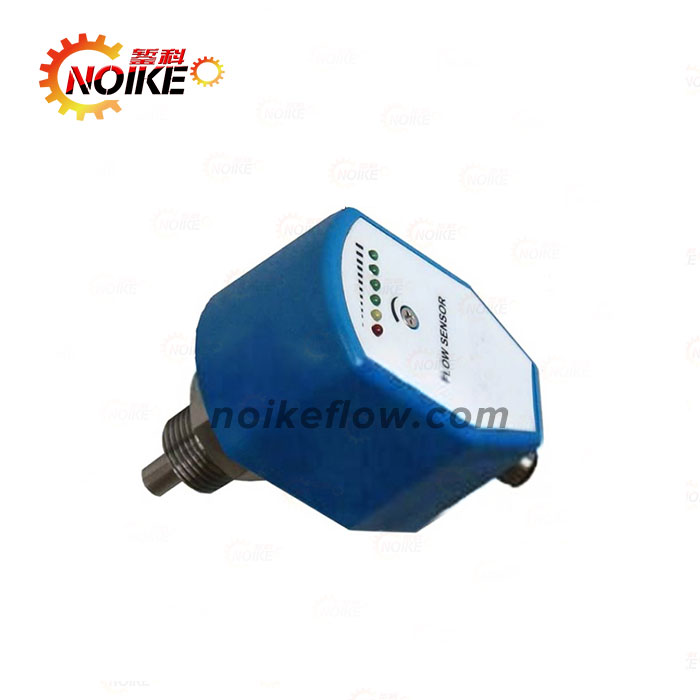

熱導式流量開關（傳感器）NK300系列

工作原理：

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。

特點：

獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar，指示燈直接顯示流量，可選繼電器、模似量輸出或模似開關量一體化輸出。

NK300系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能:介質流動，降低/提高流速:介質存在/不存在:介質流動/靜止;監控管道內流體流速大小、斷流監測或防止泵的空轉。被廣泛應用于石油化工、電力、治金、鋼廠、造紙、食口品加工、水處理、電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

技術參數：

設定范圍： 1…150cm/s（水），

3…300cm/s（油），

20…2000cm/s（空氣）

信號輸出： PNP、NPN、

繼電器﹑1)常開+常閉（SPDT）

供 電： 24V±20%DC2)

接通電源： 最大400mA（PNP或NPN型）

最大1A48VAC/DC（繼電器型）

空載電流： 最大80mA

流量指示： LED排（6個）

設定方式： 電位計設定

耐壓范圍： 100bar

介質溫度變化：≤4℃/s

響應時間： 1…13s，典型值2s

初始化時間： 約8s

電氣保護： 反相，短路，過載保護

防護等級： IP67

介質溫度：　　-20…90℃

環境溫度：　　-20…80℃

儲存溫度：　　-20…100℃

接線方式： M12接插件

材 質： 探頭：不銹鋼(304/316可選)

外殼：POM(工程塑料)

重復精度：　　±2%

接線圖：
