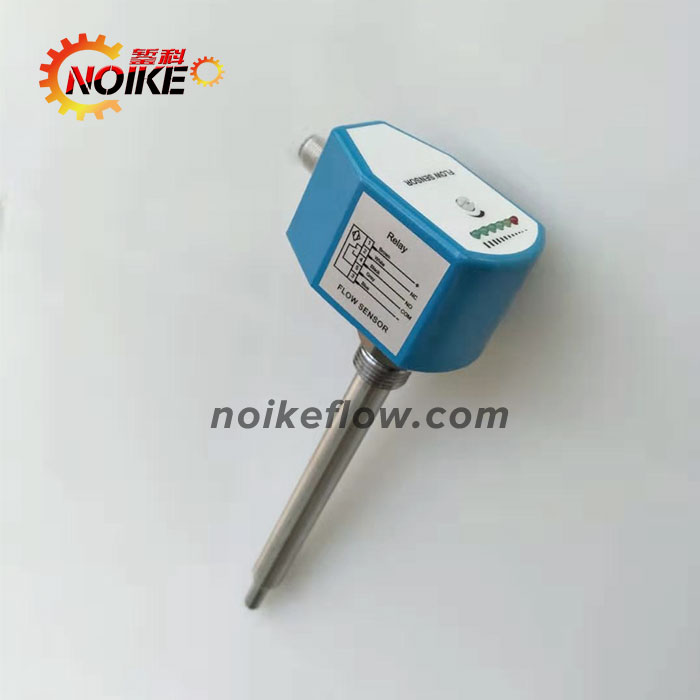

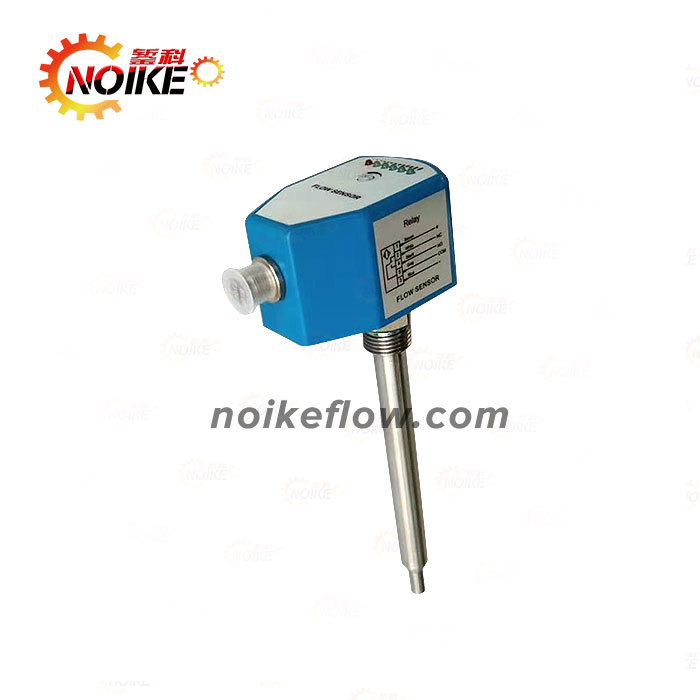

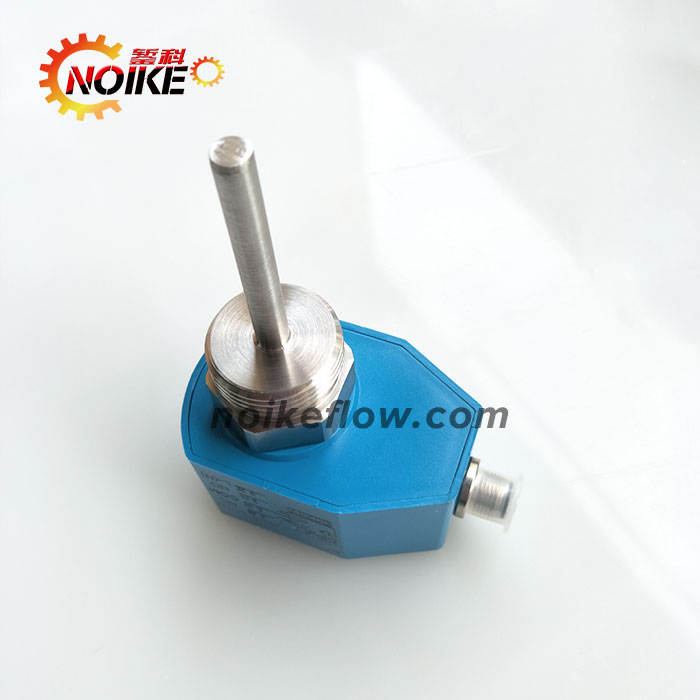

長探桿大管道專用電子式流量開關NK300

電子式流量開關（傳感器）NOIKE-SN 新款

原理，結構

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。

特點

無活動部件，免維護，安裝方便，一種型號適用多種管徑要求，開關量連續可調，極低的壓力損失，結構緊，LD顯示流動趨勢及開關狀態。

應用

氣液兩用型，可用于氣動和液壓系統可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

技術參數：

△設定范圍：1…50cm/s(水)

3…300cm/s(油)

20...2000cm/s(空氣）

△信號輸出: PNP、NPN、繼電器

模擬量（4......20mA）

常開+常閉(SPDT)

△供電:

24V±20DCamp;deg;或230V士15％AC

△接通電源：

最大400mA(PNP或NPN型)

最大4A(繼電器型）

24VDC或1A，230VAC

△空載電流：最大80mA

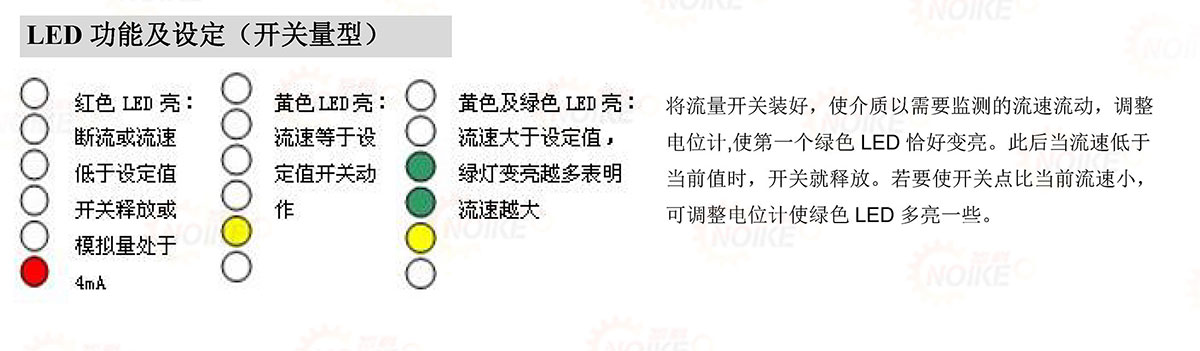

△流量指示:LBD排(6個)

△設定方式：電位計設定

△耐壓范圍: 100bar

△介質溫度變化:≤4℃/s

△響應時間：1…13s，典型值2s

△初始化時間:約8s

△電氣保護

反相，短路，過載保護

△防護等級:IP67

△介質溫度:-20-90C

△環境溫度:-20-80℃

△儲存溫度:

-20…100℃C

△接線方式:M2接插件/直接附2米線可選

△材質:

探頭;不銹鋼

外殼;PBT

△重量:

0.4kg

注:1)模擬量輸出型只有直流供電

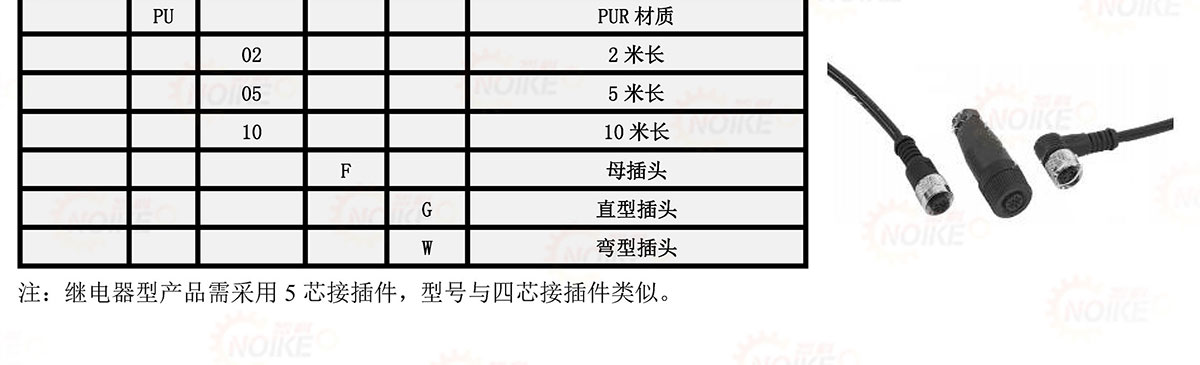

2)模擬量輸出型只有M2接插件，交流供電型只有直接附線

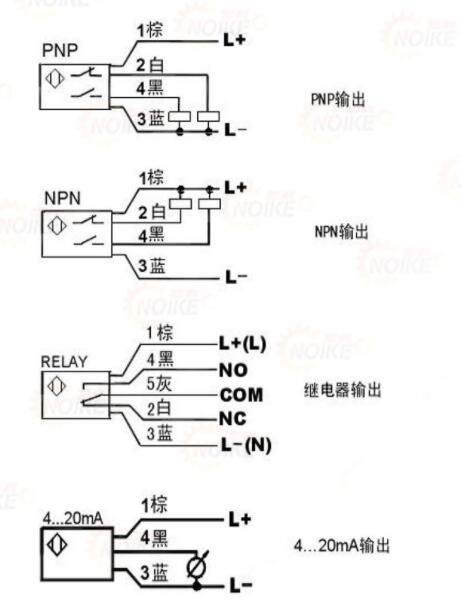

接線圖
