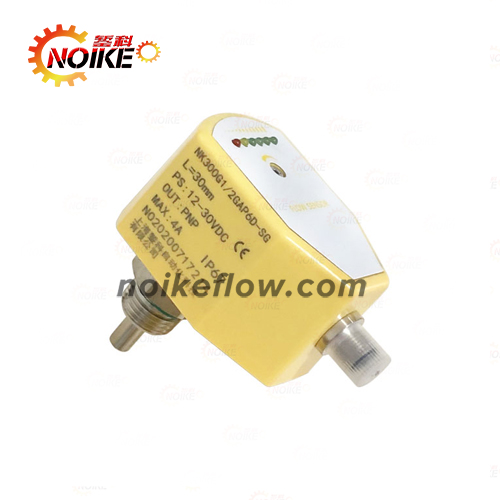

熱導式氣體高靈敏度專用流量開關NK300批發

熱導式氣體高靈敏度專用流量開關原理，結構：

  熱導式流量開關，基于熱式原理在封的擦頭內包含兩個電阻。其中一個被加熱作為探電阻。另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢、銹等污垢附著，抗污能力更強，工作更穩定。

熱導式氣體高靈敏度專用流量開關 特點:

獨有錐形探頭設計，能有效防止介質中繞物的纏繞。全防水殼體設計，獨有防水調節だ鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar，指示燈直接顯示流量，可選繼電器、似量輸出或模似開關量一體化輸出。
NK300系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低／提高流蘧：介質存在／不存在；介質流動／靜止；監控管道內流體流速大小、斷流監測或防止系的空轉。被廣泛應用于石油化工電力、治金、廠紙、食口品加工、水處理、電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測。以及泵的空轉保護。

熱導式氣體高靈敏度專用流量開關 技術參數:

設定范圍：1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空氣）

信號輸出：PNP、NPN、繼電器﹑¹⁾常開+常閉（SPDT）

供電：24V±20%DC²⁾

接通電源：最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）

空載電流：最大80mA

流量指示：LED排（6個）

設定方式：電位計設定

耐壓范圍：100bar

介質溫度變化：≤4℃/s

響應時間：1…13s，典型值2s

初始化時間：約8s

電氣保護：反相，短路，過載保護

防護等級：IP67

介質溫度：　　-20…90℃

環境溫度：　　-20…80℃

儲存溫度：　　-20…100℃

接線方式：M12接插件

材質：探頭：不銹鋼 外殼：POM(工程塑料)　　　　　　　　　　　　　　　　　

重復精度：　　±2%

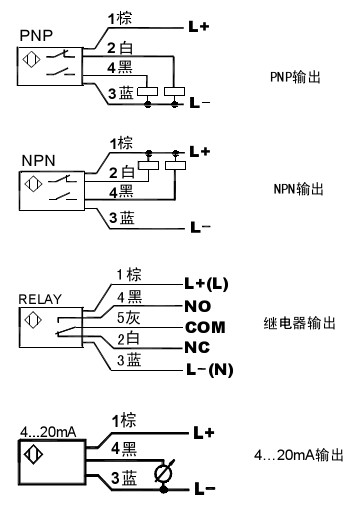

熱導式氣體高靈敏度專用流量開關 接線圖：

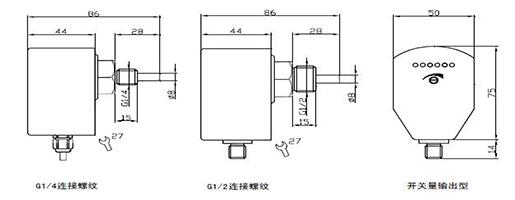

熱導式氣體高靈敏度專用流量開關 尺寸圖：

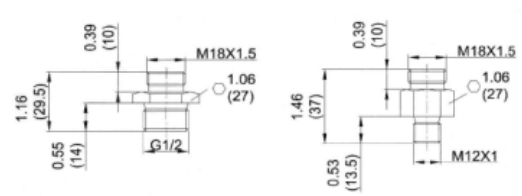

熱導式氣體高靈敏度專用流量開關 連接附件：

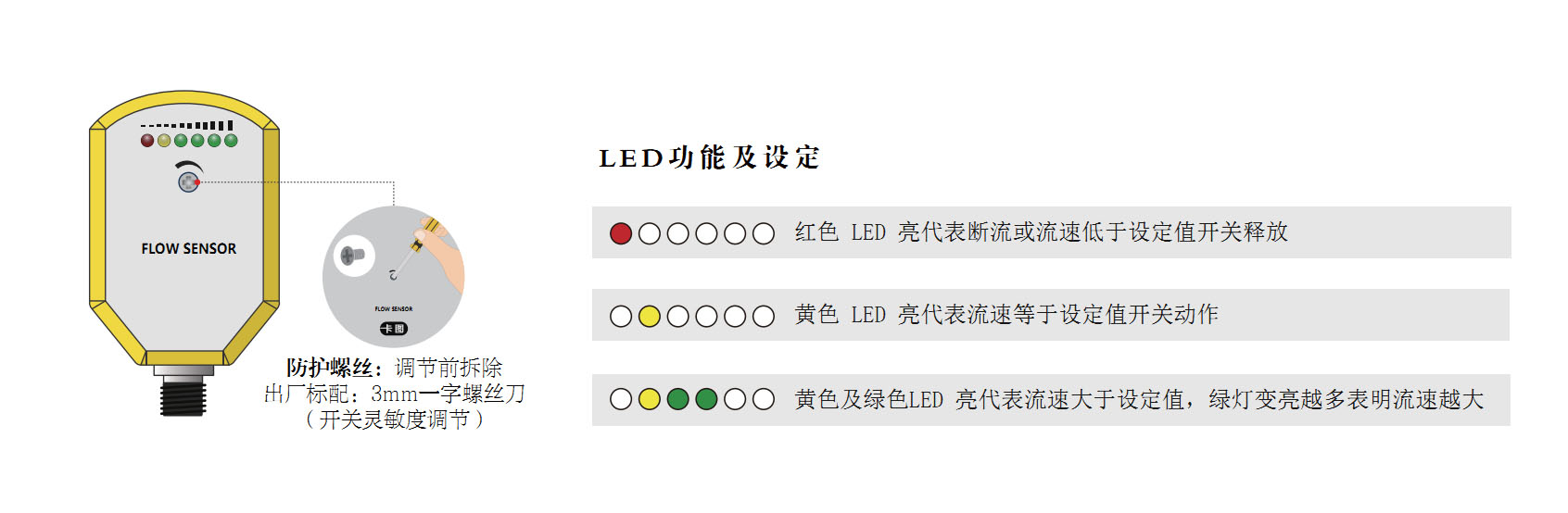

LED功能及設定（開關量型）：

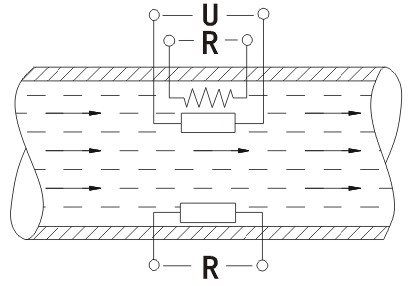

熱導式氣體高靈敏度專用流量開關 工作原理：

NK300系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

熱導式氣體高靈敏度專用流量開關 選型表：

選配附件——用于接插件型 ：

熱導式氣體高靈敏度專用流量開關NK300批發廠家介紹

上海鏨科是一家熱導式高靈敏度專用流量開關批發廠家，上海鏨科公司現階段產品主要產品有流量開關、壓力開關、溫度開關、電磁流量計、渦街流量計、渦輪流量計、超聲波流量計、物（液）位流量計等儀器儀表。應用行業：石油化工、天然氣、機械、電力、冶金、建材、食品醫藥制造、農業、環保、等領域。（我公司可根據用戶的特殊要求和現場工況進行訂制儀表規格，提供安裝和調試服務。）
