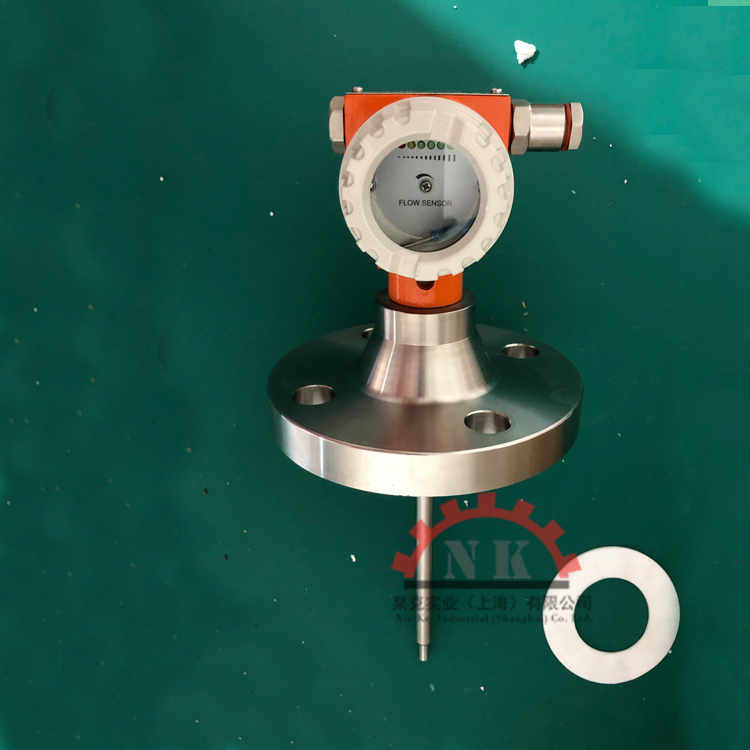

防爆熱導式流量開關TFS600EX-G12HDCR50Q

以下是針對防爆熱導式流量開關型號 ?NK33EX-G12HDCRz/50? 的完整技術解析與應用說明：

一、型號解析與核心功能

型號標識含義?

NK33EX：熱導式流量開關（Thermal Flow Switch）的防爆系列，符合 ?ExdIICT6? 防爆等級（適用于ⅡC級爆炸性氣體環境）?。

G12?：接口螺紋尺寸為 ?G1/2"?（標準英制管螺紋）?。

HDCR?：

H?：防爆外殼（Hazard-proof Housing）

DC?：直流24V供電（±20%電壓范圍）

CR?：繼電器輸出（SPDT常開+常閉觸點）?。

z/50?：探頭長度 ?50mm?（適用于DN40-DN50管徑）?。

核心功能?

流量監測?：通過溫差原理實時檢測液體/氣體流速，設定點可調（水：1–150 cm/s；油：3–300 cm/s；空氣：20–2000 cm/s）?。

安全防護?：觸發流量異常時，繼電器輸出開關信號（最大負載1A@48VAC/DC），聯動泵閥或報警系統?。

防爆認證?：符合 ?ExdIICT6 Gb? 標準，適用于石油、化工、煤礦等易燃易爆環境?。

二、關鍵技術參數

參數項? ?規格?

介質類型? 液體（水、油、切削液）、氣體（空氣、燃?xì)猓?

耐壓范圍? ≤100 Bar（約10MPa）?

介質溫度? -20℃ ~ +100℃?

響應時間? ≤2秒（典型值）?

防護等級? IP67（全防水防塵）?

功耗? 空載電流≤80mA，繼電器負載≤400mA?

電氣保護? 反相/短路/過載保護?

三、安裝與調試要點

安裝位置要求?

垂直管道優先安裝于?上升流段?，水平管道需避開頂部氣泡區?。

探頭需伸入管道≥6mm（DN40以下管徑），確保與介質充分接觸?。

遠離彎頭/閥門（最小直管段≥4倍管徑）?。

接線與調試?

電源端?：24VDC ±20%（紅線：+24V；黑線：0V）?。

信號端?：

藍線：繼電器公共端（COM）

黃線：常開觸點（NO）

綠線：常閉觸點（NC）?。

一鍵設定?：通過面板電位器調節流量觸發閾值（LED指示燈實時顯示流速狀態）?。

四、典型應用場景

高危行業安全監控?

石油化工：輸送管道可燃?xì)怏w流量監測，觸發聯鎖停機?。

煤礦瓦斯：通風系統氣流異常報警，防止瓦斯積聚?。

設備保護?

泵空轉保護：冷卻水?dāng)嗔鲿r(shí)自動停泵?。

潤滑系統：實時監測油路流量，避免軸承干摩擦?。

環保與能源管理?

循環水系統：流量不足時啟動備用水源?。

燃燒控制：燃?xì)忮仩t火力調節（需搭配模擬量型號）?。

五、競品對比與選型建議

型號?NK33EX-G12HDCR50Q

防爆等級? ExdIICT6 ExdIICT6（同等級）

輸出方式? 繼電器(SPDT) 繼電器(SPDT)+4–20mA模擬量

探頭長度? 15mm（標配） 50mm（可定制）?

適用管徑? DN15–DN50? DN20–DN80?

優勢? 抗污涂層/抗震設計 雙信號輸出/高精度?

選型建議?：

純開關控制場景（如泵保護）→ ?NK33EX?（性?xún)r(jià)比高）?；

需流量實時顯示或PLC集成 →NK600系列?（支持模擬量）?。

六、運維注意事項

防爆操作規范?：嚴禁帶電開蓋，檢修前切斷電源?。

抗污維護?：定期清理探頭結垢（抗污涂層仍需每6個月檢查）?。

故障排查?：

LED不亮 → 檢查24V電源；

誤報警 → 校準設定點或檢查介質雜質?。

如需更深入的電氣圖紙或防爆認證文件，建議聯系供應商獲取型號。
