高溫防爆流量開關NK33EX-90

高溫防爆流量開關NK33EX-12B用途與特點

NK33EX-90防爆流量開關可廣泛用于石油、化工、電力、治金等易燃易爆場所流量測、報警、控制。

高溫防爆流量開關NK33EX-12B特點

（1）無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。

（2）探測探頭與信號處理電路一體設計安裝使用極為方便。

（3）內置溫度補償電路，介質及環境溫度對流體的流速所造成的誤差減到最小

（4）優選新型電路，使直流24V15％電流≤100mA，電路發熱小，器件貼片安裝，可靠性得以提高。

（5）殼體采用 Exd II BTE6防爆設計，用于工用ⅡA、ⅡB級爆炸性氣體或蒸汽的1區或2區危險場所。

高溫防爆流量開關NK33EX-12B參數:

●電源：DC24V±15%/100mA.

●介質溫度：-45～260℃（高溫型）

●相對濕度：5%～95%

●公稱壓力：0～5Mpa

●氣體流速：0～30m/s,液體流速：0～10m/s

●防護等級：IP65

●防爆等級：ExdⅡCT6 Gb (最新版)

●接點容量：DC24V/3A

●上電穩定時間：≤3 分鐘。

●連接電纜：RVV4×1.0。外徑：10mm±0.5mm。

●固定方式：螺紋 G1/2、NPT1/2、G3/4、NPT3/4、法蘭等多種結構。

高溫防爆流量開關NK33EX-90工作原理

熱質流量開關是基于L?V?K熱交換原理計的，前端安裝一個流量傳感器，與介質接觸部分有兩個探針。一個測量介質溫度，另一個測溫并被加熱:當沒有介質流動時兩個探針的溫差最大，有介質流動時兩個探針的溫差變小溫的大小只與介質的流速有關，流速越大溫差越小，流越小溫差越大不流動時溫差最大，同時與介質的自身的導熱特性濕度有關，當流速低于或上于某一設定值時，電器接通或斷開，輸出開關量信號。

/5安裝方法：

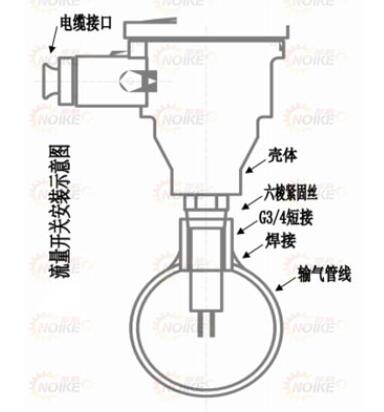

高溫防爆流量開關NK33EX-90安裝方法:

在所用管線上選取一直管段，直線管段長度amp;ge;5(D為直管段直徑)在直管段中部開一30孔，把附帶的短接焊在孔上，然后把流量開關旋在短接上(在管壁上套與流量開關配套的管紋連接。
