流量計輸出類型-1晶體管（NPN和PNP）
時間：2020-03-03 04:03:19
點擊：0 次
流量計提供了輸出脈沖類型，包括簧片開關，晶體管（NPN和PNP結），邏輯輸出，Namur傳感器（電流脈沖）和電磁線圈。
上篇文章已經體積了第一種簧片開關，今天將為大家提供晶體管的內容。
晶體管
晶體管是簡單的固態開關，通常在Open Collector中配置。這僅意味著您必須添加一些外部電路，例如為NPN或PNP配置的電阻負載。
a。 NPN。集電極開路NPN輸出的配置類似于將流量計轉換為0V電源的開關。它需要一個”上拉”電阻至正電壓。然后說該晶體管在激活時會從外部電阻器”吸收”電流回到0V。優點是該電壓可能不一定是如下所示的傳感器電源電壓，而是可以選擇（在指定的限制范圍內）以適合儀表網絡的其余部分，例如： 24伏特電壓，可以更安全地傳輸更長的距離。電阻的確切值并不嚴格，但必須選擇足夠大的電阻以限制所選電壓下的電流（在指定極限內），但又要足夠小以提供足夠的電流來激活開關。典型的上拉電阻值在1K至50kOhm之間。
流量計NPN晶體管

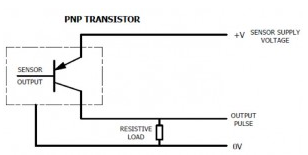

b。 PNP。集電極開路PNP輸出是NPN對應物的鏡像，提供到傳感器電源電壓的開關。它必須通過一個”下拉”電阻從外部連接至0V，然后稱該輸出開關??為外部電阻”提供”電流。盡管在許多PLC中更受歡迎；實際上，由于PNP輸出的電壓范圍是預定的，因此其輸出靈活性不如NPN。典型的下拉電阻值也在1K至50kOhm之間。
流量計PNP晶體管
