流量計輸出類型-3邏輯輸出，Namur傳感器（電流脈沖）
時間：2020-03-03 04:03:28
點擊：0 次
流量計提供了輸出脈沖類型，包括簧片開關，晶體管（NPN和PNP結），邏輯輸出，Namur傳感器（電流脈沖）和電磁線圈。
上篇文章已經體積了第一種簧片開關，今天將為大家提供邏輯輸出的內容。
邏輯輸出
邏輯輸出是在預定電壓電平之間切換（描述為邏輯0和邏輯1的條件）的輸出。 最常見的邏輯輸出設備是TTL和CMOS。 TTL被定義為邏輯0（低于0.4V的輸出）和邏輯1（高于2.4V）。 通常，0為幾mV，1為接近5V。 相對于內部電源電壓（通常為3.3V或5V），將CMOS定義為在電源電壓的33％以下時為0，在電源電壓高于66％時為1。 實際上，CMOS輸出實際上為0V時會有0輸出，靠近內部電源的地方有1輸出。

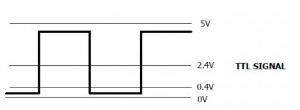

流量計TTL信號

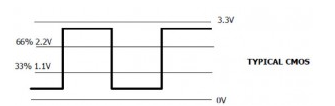

流量計：典型CMOS
那慕爾傳感器（EN 60947-5-6）
那慕爾傳感器是兩線制傳感器，提供恒定電壓。 對于那慕爾傳感器，隨著流經流量計的流量變化，傳感器的電阻也會發生變化。 通常，當目標通過傳感器時，電流從2.1mA到1.2mA循環。 這些設備通常與危險區域的專業流量計一起使用，因?yàn)楣姆浅５停⑶铱梢暂p松地遠程監控電阻/電流的變化。 提供標準輸出轉換器。
