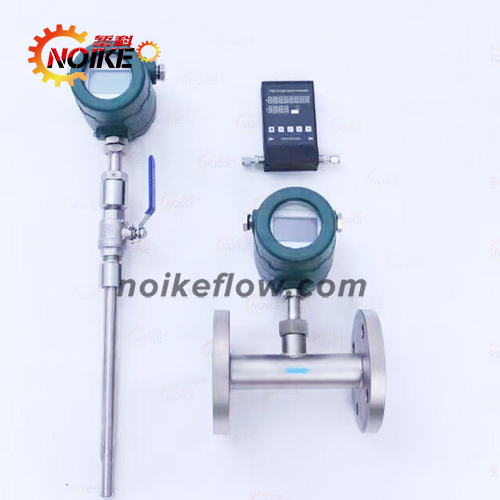

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。
傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1；另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度Delta;T=T2-T1，T2gt;T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使Delta;T保持不變，就要提高T2的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
熱式氣體質量流量計具有如下技術優勢：
;真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。
;寬量程比，可測量流速高至120Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。
;抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
;安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制）
;數字化設計。整體數字化電路測量，測量準確、維修方便。
;采用RS-485通訊，可以實現工廠自動化、集成化。
;氧氣、氮氣、氫氣、氯氣及多組分氣體測量。
;高爐煤氣、焦爐煤氣測量。
;天然氣，液化氣，火炬氣，等氣體流量測量。
;電廠高爐的一次風、二次風流量測量。
;礦井下通風或排風系統流量測量。
;煙道氣測量。
;壓縮空氣測量。
性能 | 技術參數 | |
結構形式 | 插入式 | 管道式 |
測量介質 | 常見穩態氣體（乙炔、三氯化硼等不穩定介質不可測） | |
管徑范圍 | DN50～4000mm | DN6～2000mm |
流速范圍 | 0.1～120Nm/s | |
準確度 | ±1～2.5% | |
工作溫度 | 傳感器：-40～+450℃ 轉換器：-20～+45℃ | |
工作壓力 | 介質壓力≤2.5MPa | 介質壓力≤1.6MPa |
供電電源 | (DC 24V 或者AC 220V)≤18W | |
響應速度 | 1s | |
輸出信號 | 4-20mA(光電隔離，最大負載500歐）、RS-485(光電隔離需單獨定制） | |
報警 | 1-2路常開觸點、24V/0.5A | |
供貨類型 | 一體化結構 | |
管道材質 | 碳鋼、不銹鋼、塑料等 | |
現場顯示 | 四行 漢字液晶顯示 | |
顯示內容 | 質量流量、標況體積流量、累積流量、標準流速等 | |
防護等級 | IP65 | |
傳感器材質 | 不銹鋼 | 不銹鋼、碳鋼 |
結構說明：
A）一體型插入式應插入至被測管路軸心，所以測量桿長度視測管徑大小而定。訂貨時應說明。若不能插入至管道軸心，將有廠方提供標定系數，以完成準確測量。
B）一體型滿管式可以采用法蘭連接、螺紋連接以及卡裝連接

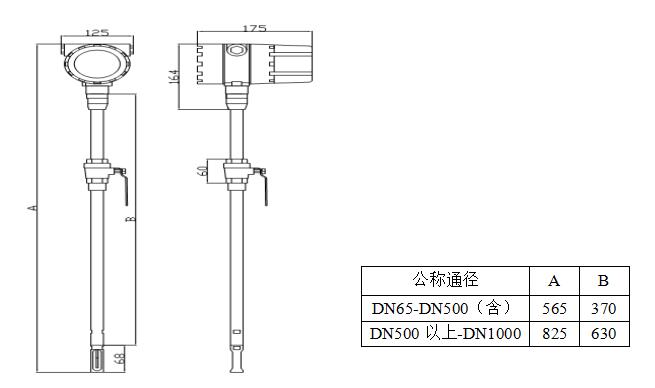

精簡型插入型外形尺寸單位：mm
GB/T9119-2000 PN1.6Mpa(16bar)平面、突面板式平焊鋼制管法蘭
公稱通徑 | 法蘭外徑 | 中心孔直徑 | 螺孔 | 螺紋規格 | 密封面 | 法蘭厚度 | 儀表安裝長度 | |
DN | D | K | n*L | d | f | C | L | |
15 | 95 | 65 | 4*14 | M12 | 45 | 2 | 12 | 170 |
20 | 105 | 75 | 4*14 | M12 | 55 | 2 | 14 | 170 |
25 | 115 | 85 | 4*14 | M12 | 65 | 2 | 14 | 170 |
32 | 140 | 100 | 4*18 | M16 | 78 | 2 | 16 | 170 |
40 | 150 | 110 | 4*18 | M16 | 85 | 3 | 18 | 170 |
50 | 165 | 125 | 4*18 | M16 | 100 | 3 | 18 | 170 |
65 | 185 | 145 | 4*18 | M16 | 120 | 3 | 20 | 190 |
80 | 200 | 160 | 8*18 | M16 | 135 | 3 | 20 | 190 |
100 | 220 | 180 | 8*18 | M16 | 155 | 3 | 22 | 200 |
1.法蘭采用國標GB/T9119-2000標準。并依照GB/T9119-2000標準加工生產。
2.對于DN15～DN80可以采用管螺紋連接，但要與儀表提供商達成技術協商一致后方可執行。
3.表中只給出了最高1.6Mpa額定壓力數據，高于額定壓力的可以定做，但要與儀表提供商達成技術協商一致后方可執行。
4.DN100以上口徑管段式安裝尺寸，與儀表供應商協商一致后方可生產。
