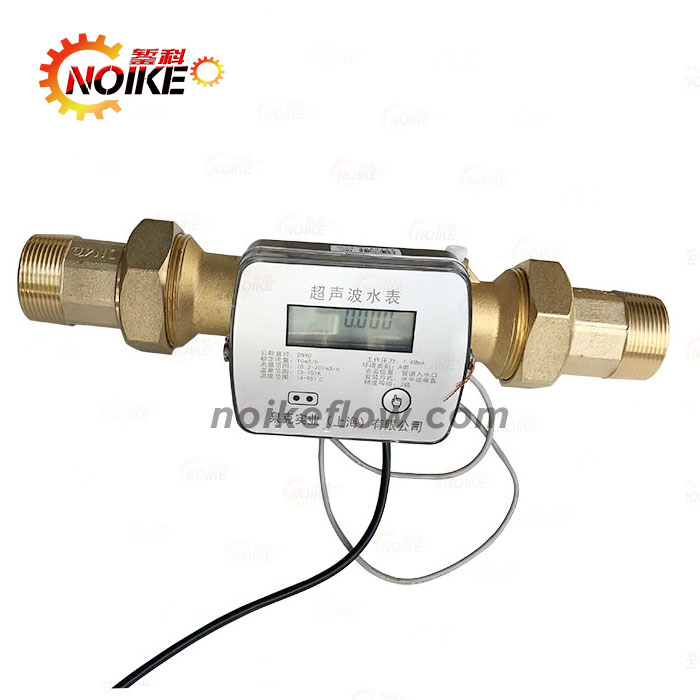

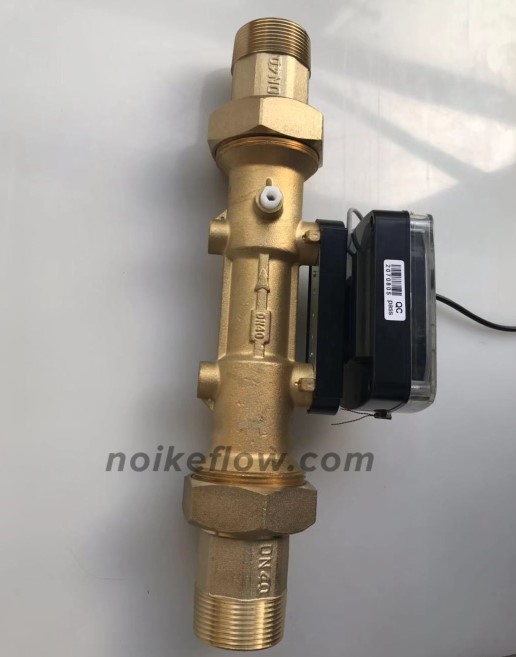

小口徑超聲波水表/流量計

品牌：上海鏨科自動化公司
型號：
產品描述：超聲波水表是基于傳播速度差法超聲測量而研制的，通過傳感器向流體發射超聲信號，在其受到流體流動影響之后再接收此超聲信號并將檢測結果用于流量測量的計量器具。...

一、概述

超聲波水表是基于傳播速度差法超聲測量而研制的，通過傳感器向流體發射超聲信號，在其受到流體流動影響之后再接收此超聲信號并將檢測結果用于流量測量的計量器具。該儀表集測量、積算、顯示于一體，采用微功耗技術，可實現最小流量0.006m3/h（軟件可調）的準確測量，同時儀表具有體積小、穩定性好、抗干擾能力強等特點。
超聲測流技術，可實現多角度安裝，儀表測量不受影響，同時使管道壓力損失降到最低。
本產品符合中華人民共和國國家標準CJ/T3063-1997《給排水用超聲流量計》標準。

二、結構尺寸

DN50~DN600為碳鋼材質法蘭連接公稱壓力：1.6Mpa

公稱通徑	管段長度 L（mm）	法蘭面寬度 D( mm )	管段高度	螺栓孔徑×數量 N - ;	密封面直徑D2 ( mm )	法蘭厚度 C（mm）
50	200	165	125	18×4×2	99	15
65	200	175	170	18×4×2	117	15
80	220	185	185	18×8×2	132	15
100	250	220	180	18×8×2	156	18
125	250	230	230	18×8×2	184	18
150	300	285	240	22×8×2	211	18
200	350	340	295	22×12×2	266	20
250	450	405	355	26×12×2	319	22
300	500	460	410	26×12×2	370	32
350	550	520	470	26×12×2	429	35
400	600	580	525	26×16×2	480	38
450	700	640	585	30×20×2	548	42
500	800	670	620	30×20×2	585	46
600	1000	780	725	30×20×2	685	52

三、通訊協議：

①、通信設置4800 N 8 1
可設定2400 、4800、 9600
可設定奇偶無校驗位
可設定字節位長 8、7、6、5
停止位1、1.5、2
V1.0版本不可設定
②、通信方式：RS485
③、Modubus 讀功能碼：03 寫功能碼 06
④、擴展廣播指令：地址0xAA 功能碼0xAA
讀地址指令：0xAA 0xAA 0x00 0x00 0x00 0x00 0x00 0x09
CRC_H CRC_L
返回格式：0xAA 0x03 0x02 0x00 Addr_A0 CRC_H CRC_L
V1.0版本無此指令

四、安裝注意事項：

選擇安裝管段應滿足以下條件:
◆ 避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；
◆ 選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危?br /> ◆ 安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D（見下圖）；
◆ 安裝點上游距水泵應有30D距離；
◆ 流體應充滿管道；
◆ 管道周圍要有足夠的空間便于現場人員操作。

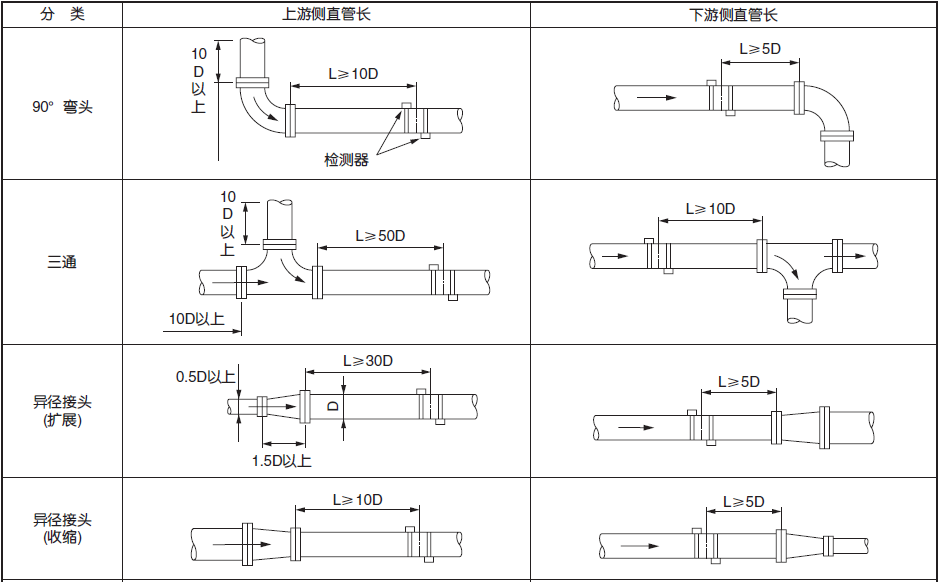

安裝距離示意圖

以上內容僅供參考，購買時，請根據具體使用場景和產品要求，聯系技術屠先生進行詳細咨詢。
