小口徑靶式流量開關NK-01D系列在線安裝

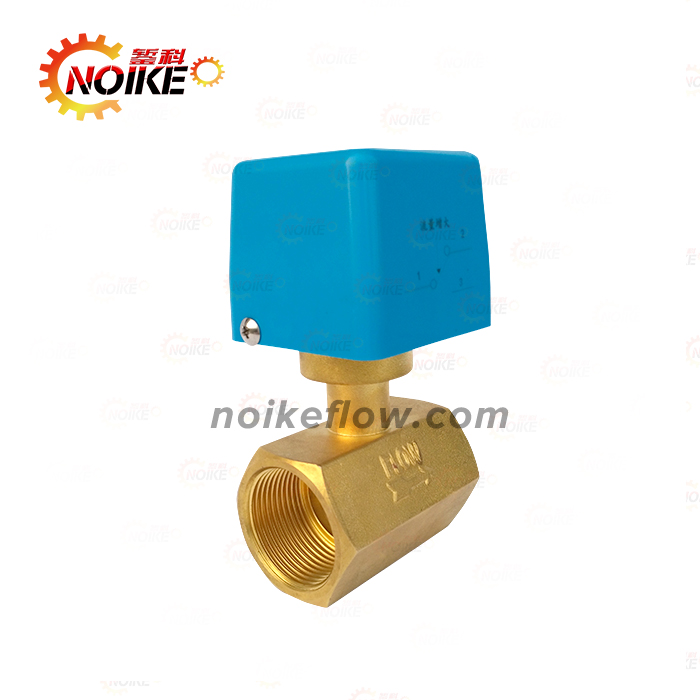

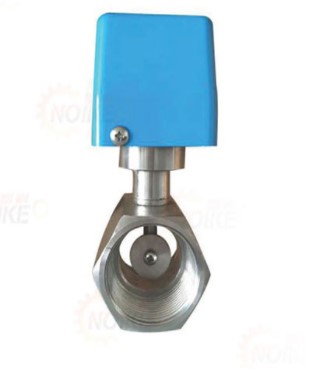

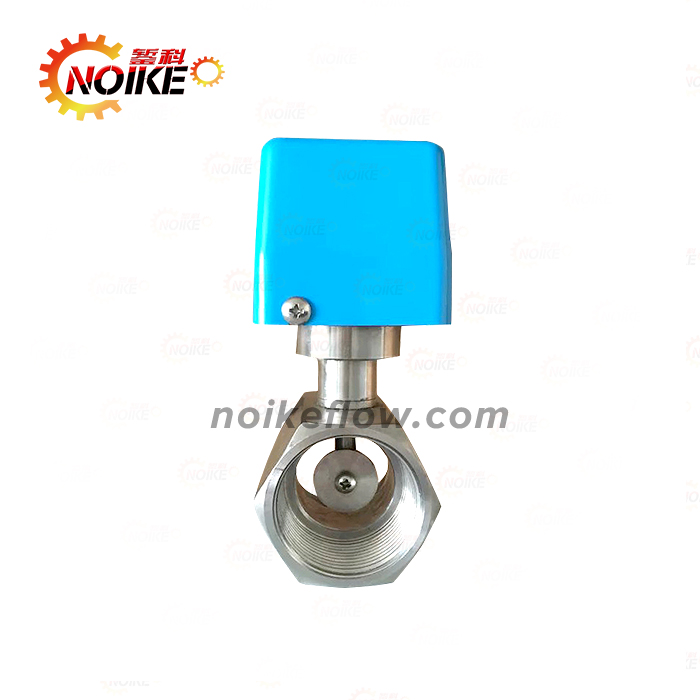

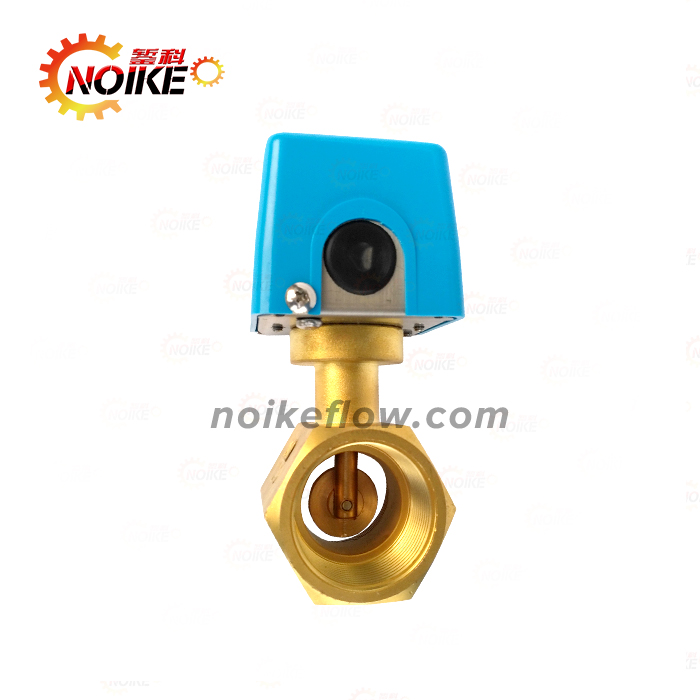

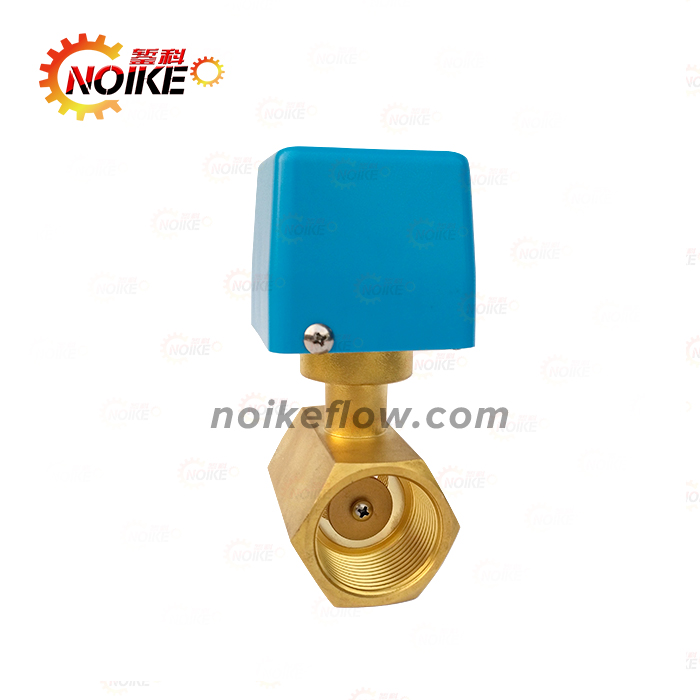

NOIKE 靶式流量開關 NK-01D

產品介紹：

NK-01D型流量開關采用式傳感器可用于水冷卻系統或潤滑油路系統作為流量控制或報警保護之用。NK-01D型流量開關的設定值可調，用戶可根據需要自行調整。

NK-01D型靶式流量開關結構運動采用不銹鋼材料，防止運動件的腐蝕，保證使用壽命。

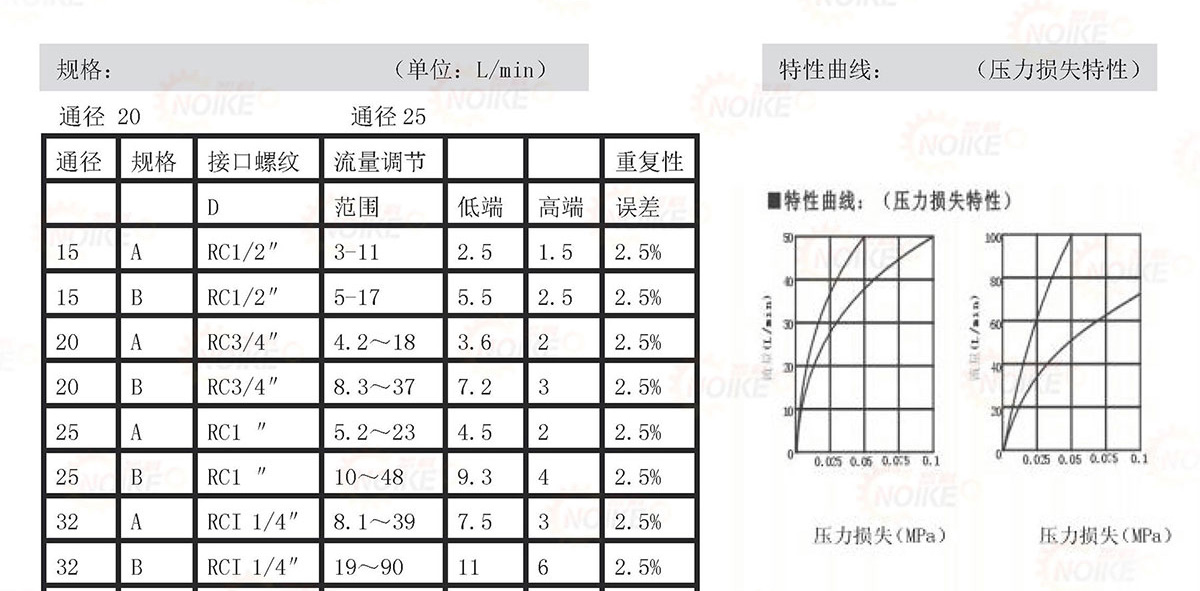

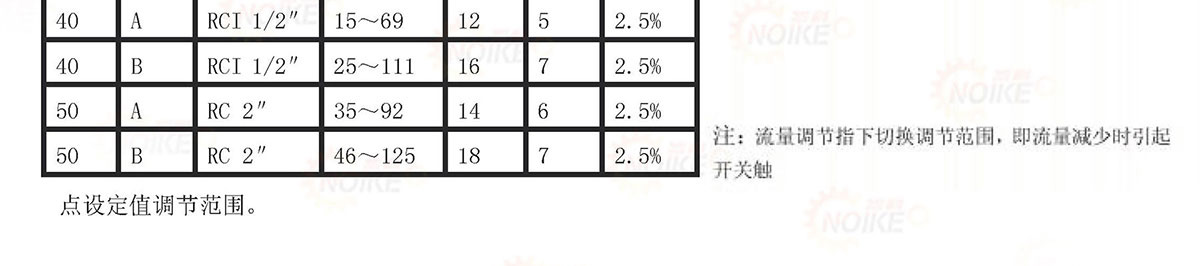

技術參數:

環境溫度 0℃~60℃

介質溫度: 0℃~120℃

耐壓 1.6Mpa

觸電容量: AC.250W 10V(性)(一付轉換觸頭)

安裝與調整:

1打開流量開關外殼;

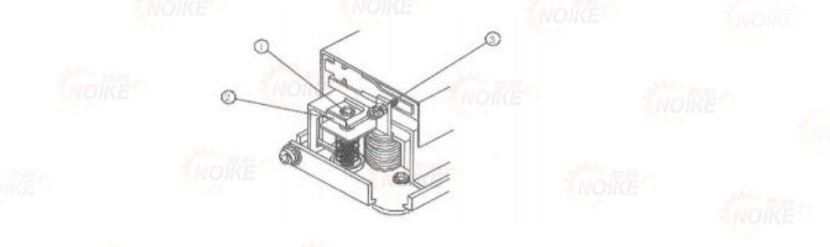

2開關出廠時已設定在約為最小流量值。調高流量設定值，順時針旋轉調節螺絲①;

3按動靶片來檢查微動開關是否正常工作，過多的逆時針旋轉調節螺絲，可能導致流量開關失效

4安裝結束后，請通過按動流量開關杠桿數次來檢查，一日發下杠桿回復時沒有“咔嗒“聲，順勢正旋轉調節螺絲直到回復時有“咔嗒“聲;

5禁止取出螺絲固定夾②，否則將造成流量調節螺絲失效

6漆封的調節螺絲③僅供出廠調整流量開關狀態，請勿改變或調解

7應觀察三個工作周期，確定開關和與之聯系運轉正常，并及時蓋上開關外殼。

注意事項:

安裝前請仔細檢查流量開關，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系:

2流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。

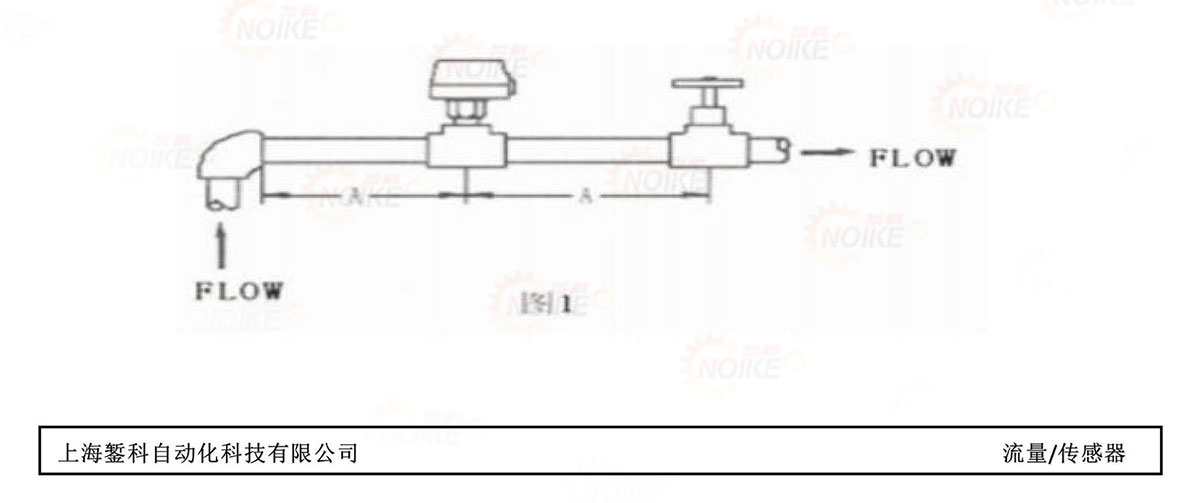

3流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;(圖1)

4.安裝接線時，請注意以下事項:

*絕對禁止扳手碰撞開關底板，導致流量開關變形失效;

*為避免觸點及損害設備，在接線或進行調試時，應切斷電源

*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;

*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效

*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。
