溫度流量壓力一體式傳感器工作原理

一、溫度測量原理

采用?熱電阻?（如鉑電阻）或?硅油體積變化法?實現溫度感知。熱電阻通過溫度變化引起電阻值變化輸出電信號，硅油體積變化則通過硅油熱脹冷縮作用轉化為傳感元件電阻變化?。

二、壓力測量原理

通過?微壓差傳感器?或?壓阻效應?實現。皮托管法中，迎風口與背風口的靜壓差由絕壓傳感器測量，動壓差通過微壓差傳感器捕捉；壓阻式傳感器則利用材料形變引起的電阻變化輸出壓力信號?。

三、流量測量原理

主要基于以下兩種方法：

1. ?皮托管法?

   ：通過S型皮托管測量煙氣的動壓差，結合溫度補償?shù)拿芏葏?shù)，計算流體流速及體積流量?。

2. ?渦街效應?

   ：流體流經漩渦發生體時產生交替渦街，頻率與流速成正比，結合溫度、壓力補償實現流量計算?。

四、集成與信號處理

傳感器內置?信號控制處理器?，負責采集溫度、壓力、流量信號，并通過算法進行補償計算（如溫度對密度的影響），最終輸出標準化的4~20mA電流信號或數字信號。部分設備配備自動反吹單元，防止測量管路堵塞?。

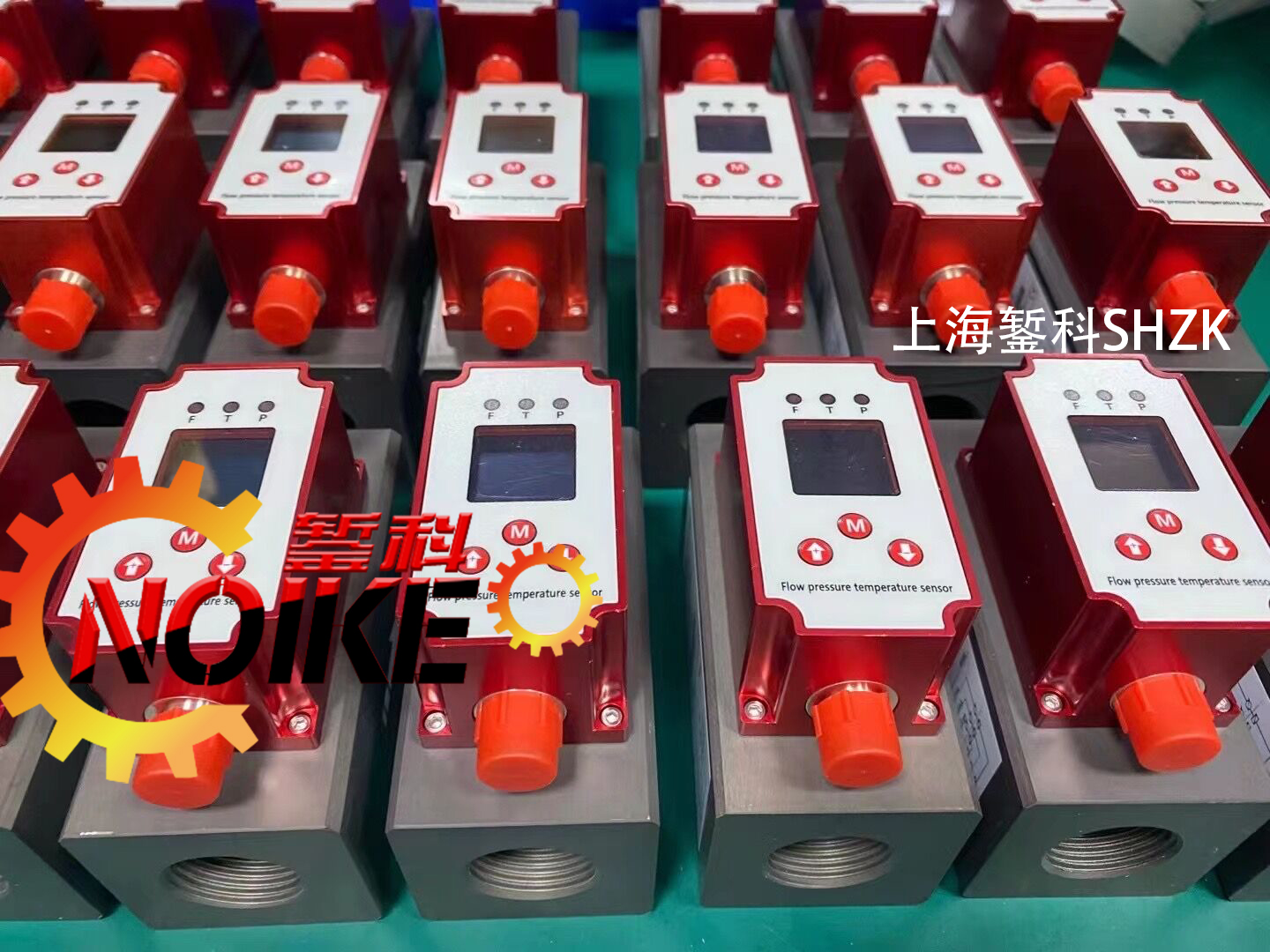

臬克流量溫度一體式傳感器  多種款式可定制

應用實例

1. 環保監測領域

• ?煙氣排放監測（CEMS）?

  ：用于火電廠、化工廠等場景，實時監測煙氣溫度、壓力、流速及污染物排放總量，確保符合環保標準?。

2. 工業過程控制

• ?化工與冶金?

  ：監控反應釜、管道內流體參數，保障工藝穩定性。例如，高溫高壓反應中同步測量介質狀態，防止過載?。

• ?液位與流量控制?

  ：集成于儲罐系統，通過溫度和壓力補償提高液位和流量測量精度?。

3. 能源行業

• ?電廠蒸汽系統?

  ：監測蒸汽管道的溫度、壓力及流量，優化熱能利用率并預防設備故障?。

4. 智能流體控制系統

• ?氣體輸送網絡?

  ：用于天然氣管道，實時反饋氣體溫度、壓力及流速，輔助智能調壓和泄漏預警?。

技術優勢

• ?高集成度?

  ：三參數一體式設計，減少安裝復雜度?。

• ?自動補償?

  ：溫度、壓力對流量測量的干擾通過算法消除，提升精度?。

• ?抗惡劣環境?

  ：耐高溫、高濕、高粉塵，適用于工業嚴苛場景?
