消防末端試水超聲波流量計

三、測量原理及特點：

原理組成

超聲波流量計用于計量均質液體流過的瞬時流量、累計流量，產品主要由流量傳感器(測量經管道的液體的體積)和計算部分(計算出液體的瞬時流量、累積流量)組成。

設計及功能特點

a. 換能器:作為超聲波流量計中的主要信號發生部件，采用進口壓電陶瓷片，性能穩定、一 致性好，保證超聲波流量計實現高精度計量。

b.自我診斷功能:超聲波流量計在穩定運行過程中，若出現通訊不正常、電量不足或人為破壞時，系統會顯示相對應的代碼，系統自動將數據保存下來，等待故障排除后恢復。

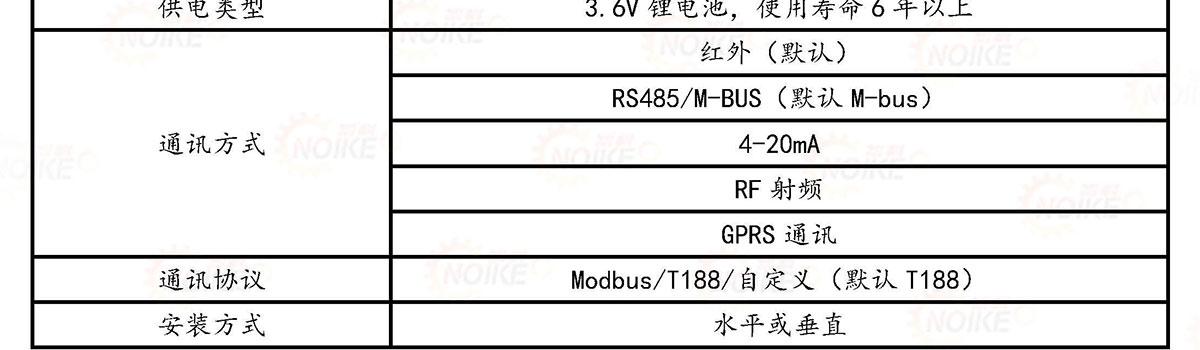

c.遠傳及集中控制功能:具有M-BUS、485接口，可實現數據遠傳、集中控制。

d.外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。

e.安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。

安裝注意事項:

a.安裝前應徹底清洗管道系統，清除支管內的麻絲、沙石等雜物，以免造成表計故障。

b. 表計可水平或垂直安裝，為了便于超標顯示窗口可根據安裝情況調整位置，水流方向應與表計上的箭頭標示相一致。

c.前后管道直徑要與表計口徑相符，表前應留10D表后應留5D的支管段(D為表計的口徑)。

d.流量計兩端應設置污物過濾器、關閉閥，以便于濾除污物和維修、更換。

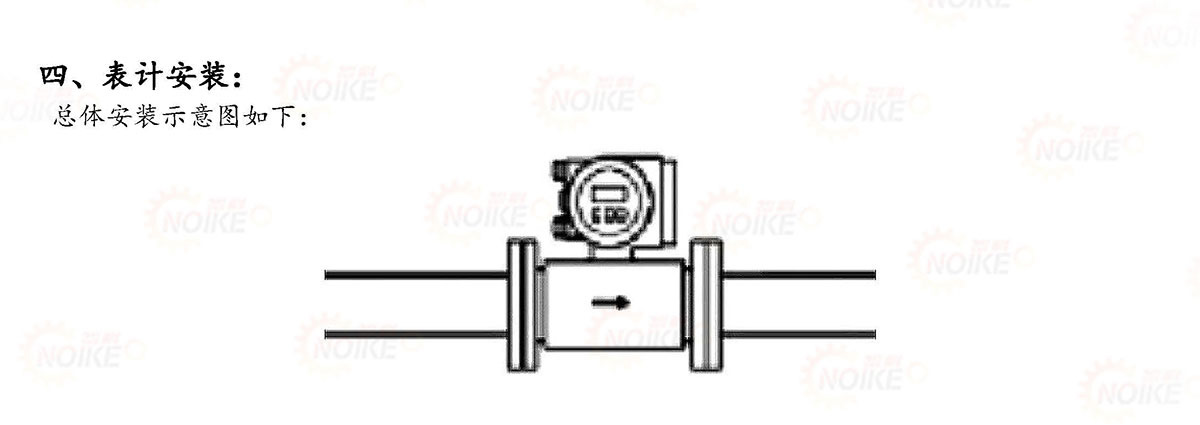

安裝方式:

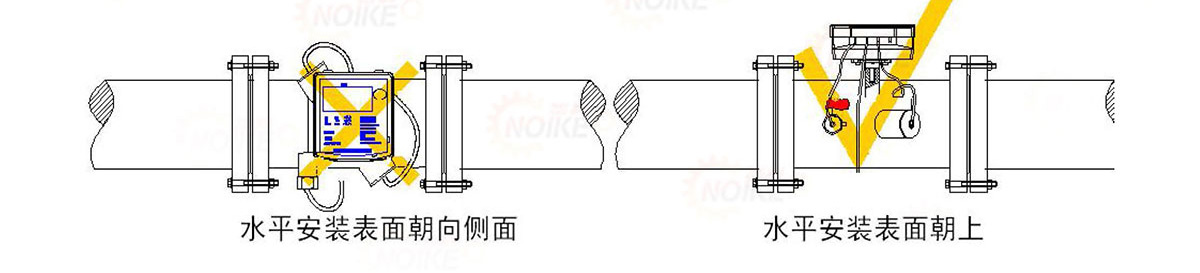

e. 水平管段安裝方式:當表計水平安裝時積分儀的方向朝上，如果積分儀方向朝著側面時兩個換能器不在一個水平面上，在高處的那個換能器處可能會聚集空氣造成表計計量不準或不計量，如下圖所示:

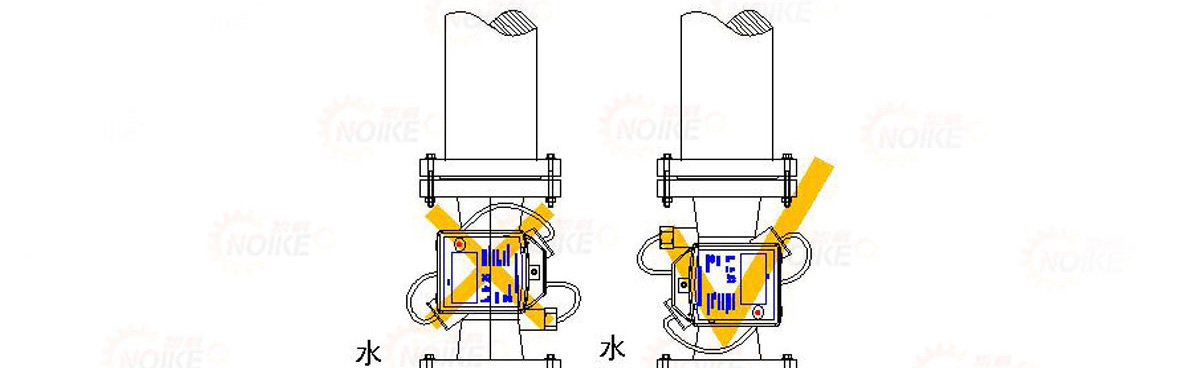

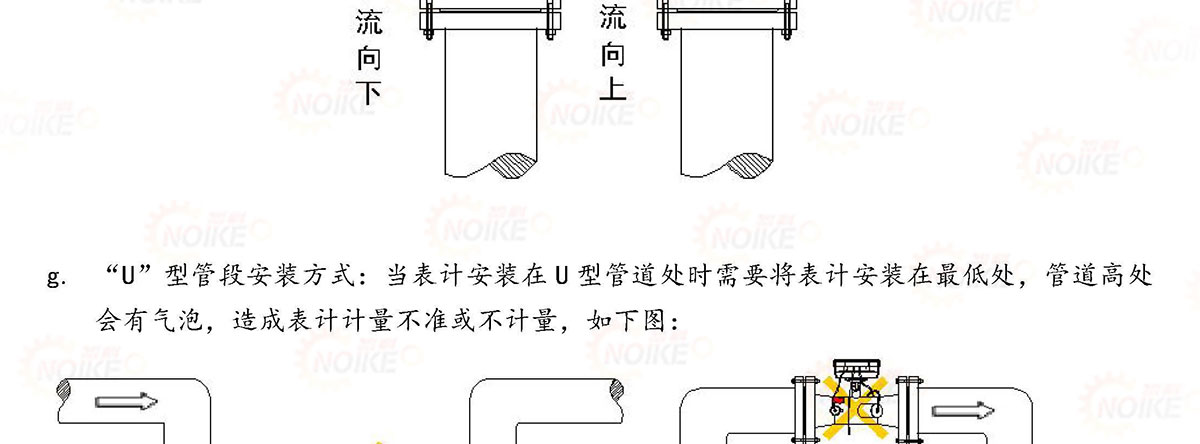

f.垂直管段安裝方式:表計垂直安裝是一定要安裝在水流向上的直管道上，因?yàn)樗鞒碌墓艿纼?nèi)水無法滿管，此時也會影響表計計量不準甚至造成不計量，如下圖所示:

七、關于售后

我司冷流量計售后政策為:表計一年內保修，時間以出廠時間計算，維修方式由雙方商議決定。
