二、產品概述:

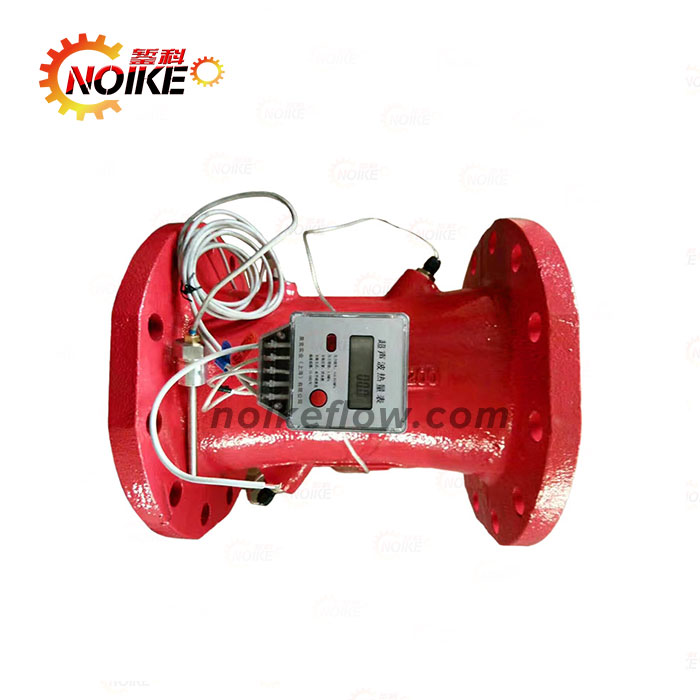

超聲波冷熱量表為智能型熱量計量裝置，實現對冷、熱量的精確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定等特點。完全符合CJ128-2007標準及JJG225-2001國家標準檢定規程。應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。

三、測量原理及特點:

1、原理組成

超聲波冷熱量表用于計量熱交換系統釋放或吸收的熱量，既可以用于采暖供統，也可用于空調制冷系統該產品主要由配對溫度傳感器(測量進水與回水的溫度)、流量傳感器(測量經管道的熱水的體積)和計算部分(計算出所使用的冷、熱量并顯示出來)組成。

2、設計及功能特點

換能器:作為超聲波熱量表中的主要信號發生部件，采用進口壓電陶瓷片，性能穩定、一一致性好，保證超聲波熱量表實現高精度計量。

溫度傳感器:采用PT1000高精度鉑電阻，并配置精密測量電路，保證高精度的溫度測量。

自我診斷功能:超聲波熱量表在穩定運行過程中，若出現通訊不正常、電量不足或人為破壞時，系統會顯示相對應的代碼，系統自動將數據保存下來，等待故障排除后恢復。

遠傳及集中控制功能:具有M-BUS485接口，可實現數據遠傳、集中控制。

外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。

安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。

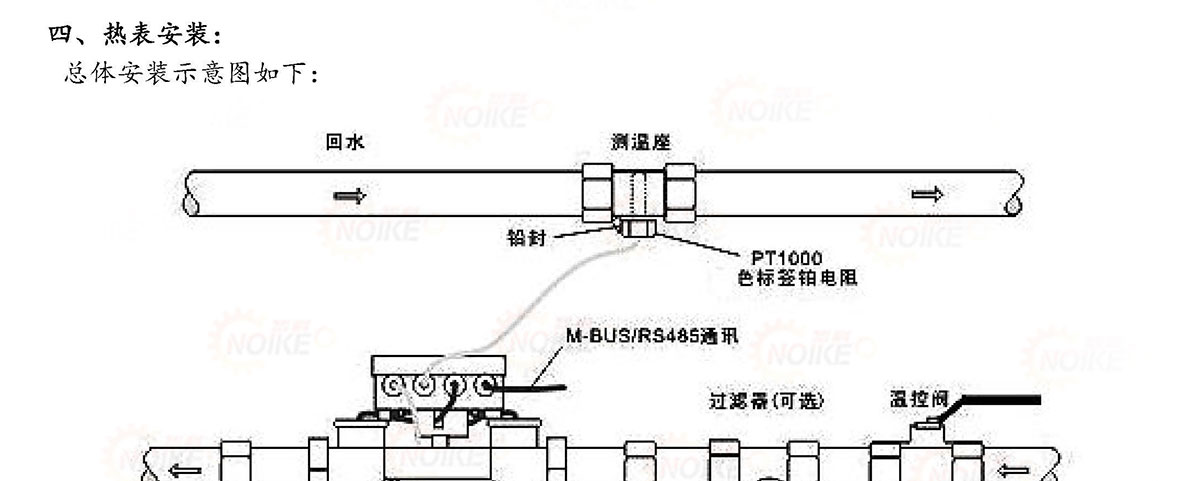

1、安裝注意事項:

安裝前應徹底清洗管道系統，清除支管內的麻絲、沙石等雜物，以免造成熱量表故障。熱量表可水平或垂直安裝，為了便于超標顯示窗口可根據安裝情況調整位置，水流方向應與熱量表上的箭頭標示相一致。

前后管道直徑要與熱量表口徑相符，表前應留5D，表后應留2D的支管段(D為熱量表的口徑)。

流量計兩端應設置污物過濾器、關閉閥，以便于濾除污物和維修、更換，安裝完畢后應在熱量表進口連接螺母與、熱量表之間、測溫球閥與鉑電阻之間打鉛封。

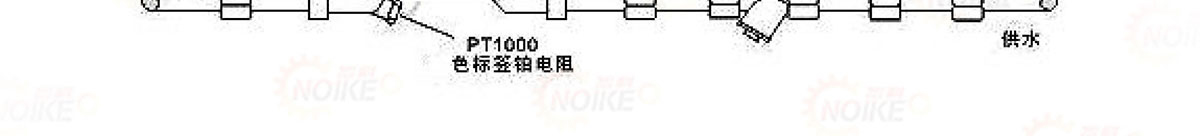

帶有紅色標簽的溫度傳感器安裝在熱量表的出水口，用來測量進口水溫度，帶有藍色標

簽的溫度傳感器安裝在回水管道，必須安裝在專用的測溫球閥或測溫三通上。

2、安裝方式:

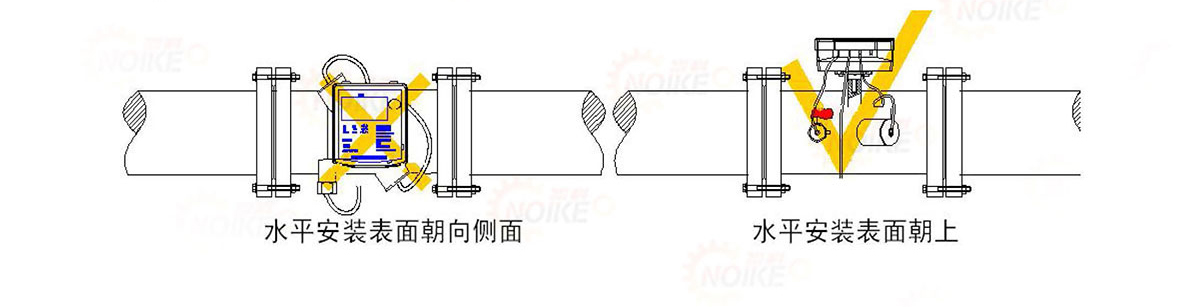

水平管段安裝方式:當熱量表水平安裝時積分儀的方向朝上，如果積分儀方向朝著側面時兩個換能器不在一個水平面上在高處的那個換能器處可能會聚集空氣造成熱量表計量不準或不計量，如下圖所示:

水平安裝表面朝向側面 水平安裝表面朝上 帶有紅色標簽的溫度傳感器安裝在熱量表的出水口，用來測量進口水溫度，帶有藍色標簽的溫度傳感器安裝在回水管道，必須安裝在專用的測溫球閥或測溫三通上。

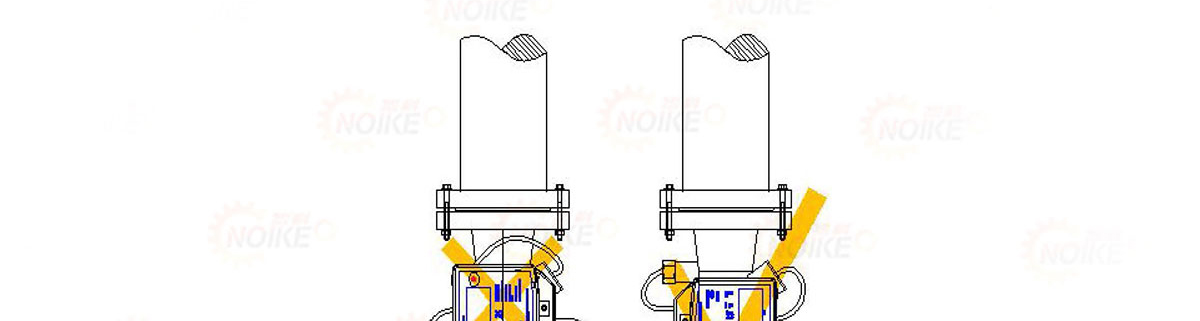

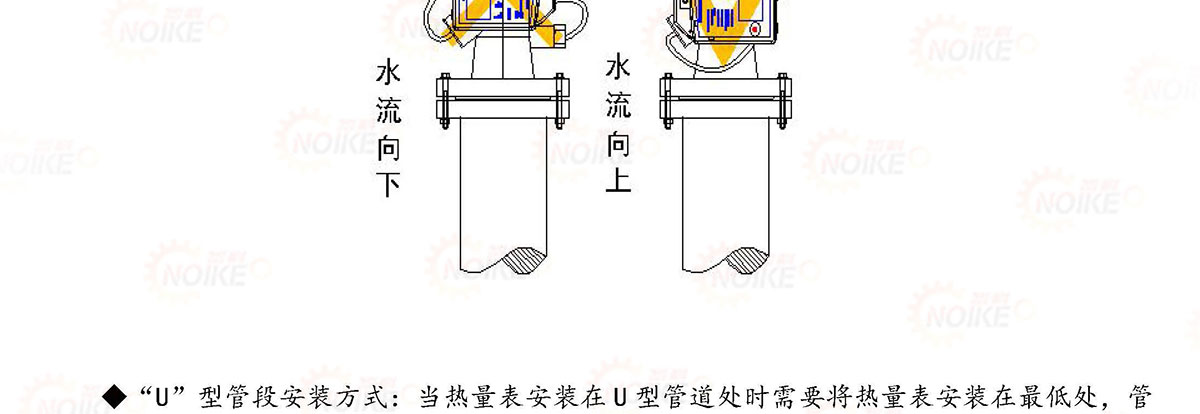

垂直管段安裝方式:熱量表垂直安裝是一定要安裝在水流向上的直管道上，因為水流朝

下的管道內水無法滿管，此時也會影響熱量表計量不準甚至造成不計量，如下圖所示:

七、關于售后

我司冷熱量表售后政策為:表計1年內保修，時間以出廠時間計算,維修方式由雙方商議決定。
