當前位置：網站首頁> 流量計 渦輪流量計

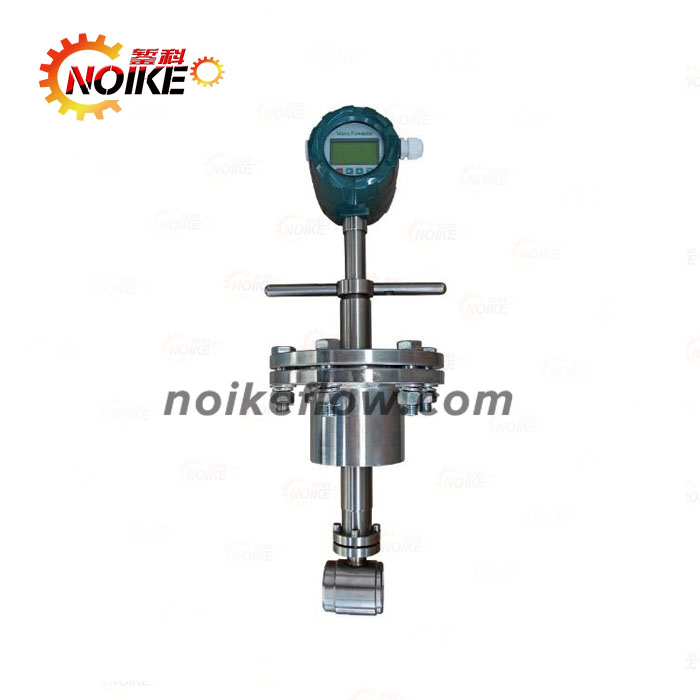

插入式渦輪流量傳感器(簡稱傳感器)與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。
基本參數與技術性能
| 儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 精度等級±1%R、±0.5%R 量程比 1:10；1:15；1:20 儀表材質 304不銹鋼、316（L）不銹鋼等 被測介質溫度（℃） -20～＋120℃ 環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa 輸出信號 脈沖頻率信號，低電平≤0.8V 高電平amp;ge;8V 供電電源 +12VDC 、+24VDC（可選） 信號傳輸線 STVPV3×0.3（三線制） 傳輸距離 ≤1000m 信號線接口 豪斯曼接頭 防爆等級 非防爆產品 防護等級 IP65 |
產品特點
(1)抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。
(2)抗電磁干擾和抗振能力強。
(3)傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
(4)更換葉輪和軸承后，儀表系數不變。
(5)流量范圍寬，下線流速低。
(6)成套流量計對流體總量的計量誤差小。
(7)幾乎無壓力損失，節省動力電耗。
(8)傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
(9)有截止閥的傳感器，安裝和拆卸時都不須斷流。
(10)水平，豎直，傾斜的管道均可使用。
(11)成套流量計的購置，安裝和維修費用低。
(12)傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
(13)抗電磁干擾和抗振能力強。
(14)更換葉輪和軸承后，儀表系數不變。
(15)成套流量計對流體總量的計量誤差小。
(16)幾乎無壓力損失，節省動力電耗。
(17)傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
(18)有截止閥的傳感器，安裝和拆卸時都不須斷流。
(19)水平，豎直，傾斜的管道均可使用。
(20)成套流量計的購置，安裝和維修費用低。
(21)流量范圍寬，下限流速低。
流速范圍
| 型號 | 被測管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m3/h | ||
| 全流量范圍 | 準確度為顯示值的±2.5%的流量范圍 | 準確度為顯示值的±5%的流量范圍 | |||
| NK55-100 | 100 | 6-150 | 10-150 | ＜10-6 | |
| NK55-150 | 150 | 13-200 | 20-200 | ＜20-13 | |
| NK55-200 | 200 | 23-300 | 40-300 | ＜40-23 | |
| 100 | 906 | 6-150 | 10-150 | ＜10-6 | |
| 150 | 906 | 13-200 | 20-200 | ＜20-13 | |
| 200 | 906 | 23-300 | 40-300 | ＜40-23 | |
| 250 | 906 | 36-450 | 62-450 | ＜62-36 | |
| 300 | 906 | 52-650 | 90-650 | ＜90-52 | |
| 350 | 906 | 70-900 | 120-900 | ＜120-70 | |
| 400 | 906 | 92-1100 | 160-1100 | ＜160-92 | |
| 500 | 1106 | 150-1800 | 250-1800 | ＜250-150 | |
| 600 | 1106 | 220-2500 | 360-2500 | ＜360-220 | |
| 700 | 1106 | 280-3500 | 450-3500 | ＜450-280 | |
| 800 | 1106 | 380-4500 | 640-4500 | ＜640-380 | |
| 900 | 1306 | 460-5800 | 800-5800 | ＜800-460 | |
| 1000 | 1306 | 600-7000 | 990-7000 | ＜990-600 | |
| 1100 | 1306 | 700-8500 | 1200-8500 | ＜1200-700 | |
2.插入深度h
被測管道實測內徑DN≤1050mm時，插入深度
LWGYQ h = 0.5DN - 20mm
LWGYQ h = 0.5DN
3.精確度: ±5% 、±2.5%
4.公稱壓力PN: 1.0 MPa
5.被測液體溫度：-20 ℃~120 ℃
6.環境溫度：-20 ℃~70 ℃
7.傳感器至顯示儀表的距離：若增加信號電纜的長度，可達1000m以上。所需增的電纜長度，應在訂貨合同或協議書中提出。
8.對直管段長度的要求：傳感器上游直管段長度應不小于20DN，下游直管段長度不應小于7DN，以確保測量精確度。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數KDN
注：此內容僅供參考，選購時請咨詢工作人員詳詢。
不同電磁流量計參數略有差異，使用時請務必查看說明書。
