電磁流量計特點有哪些

電磁流量計有什么特點

　　電磁流量計得益于電磁感應原理的發現，法拉第作為第一個發現電磁原理的人多次被提及。

　　電磁感應，是指放在變化磁通量中的導體，會產生電動勢。它是發電機、感應馬達、變壓器和大部分其他電力設備的操作的基礎。其基本的運算如下文所述。

　　根據法拉第電磁感應定律：磁場隨時間的任何變化都會感應出與變化的磁場垂直的電場：

　　其中E是感應電流的電壓，B是外部磁場，A是線圈的截面積，N是線圈的匝數，是磁通量，最后的負號表示電流根據倫茲定律，感應產生的磁場會產生另一個磁場，該磁場與線圈中磁場的積累相反。

　　將上述方程式應用于電磁流量計時，匝數N和磁場B的強度是固定的。法拉第定律變?yōu)?/p>

　　其中D是兩個電極之間的距離(導體的長度)，V是流速。

　　如果我們將所有固定參數N，B和D合并為一個因子，則

　　顯然，產生的電壓與流速成正比。

　　使用電磁流量計的先決條件是流體必須是導電的。在大多數情況下，流體的電導率必須高于3 micro;S / cm。非導電材料襯里通常用于防止電壓由導電材料制成時散發到管段中。

　　電磁流量計所應用的就是上面指得這原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。

　　典型的電磁流量計在要測量的管道周圍(在線模型)/附近(插入模型)放置電線圈，并在管道壁(在線模型)或流量計的尖端(插入)設置一對電極 模型)。 如果目標流體是導電的，即導體，則其通過管道的過程就相當于在磁場中切割的導體。 這引起電極之間的電壓讀數變化。 流速越高，電壓越高。

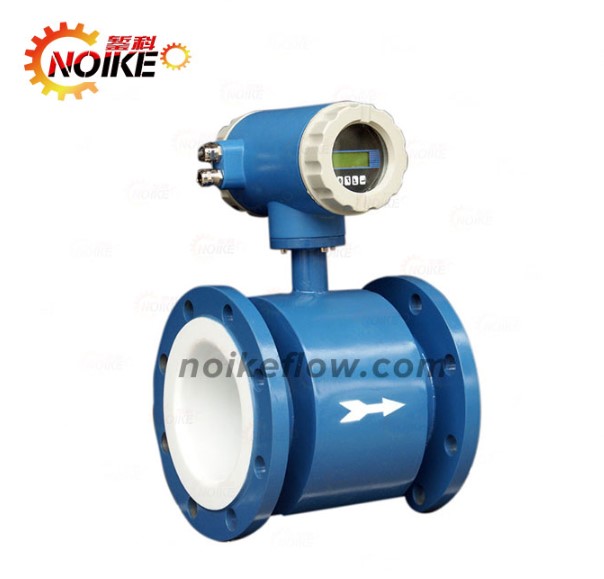

電磁流量計示意

電磁流量計的基本優缺點：

　　bull;優點：

　　-流動路徑中的最小障礙物產生最小的壓降

　　-由于沒有活動部件，維護成本低

　　-高線性

　　-兩束和多束模型比其他同等價格的流量計具有更高的精度

　　-可用于危險環境中或測量腐蝕性或漿狀流體流量

　　bull;缺點：

　　-在大多數情況下，要求流體的電導率高于3 micro;S / cm

　　-無流量/低流量時的零漂移(可通過低流量截止避免;新的設計對此問題進行了改進)
