    孔板流量計如何進行安裝的?

    時間:2019-12-13 03:12:13 點擊:0
    孔板流量計如何進行安裝的?內容可參見下述:
    下面討論了ISO 5167中最重要的一些要點:
    壓力攻絲-小口徑管道(稱為脈沖管線)將孔板的上游和下游壓力攻絲連接至差壓或DP單元。
    壓力接頭的位置可以改變。最常見的位置是:
    如圖4.3.3所示,從包含孔板的法蘭(或支座)上取下。這很方便,但是需要注意在管道底部的水龍頭,因?yàn)樗鼈兛赡軙?huì)堵塞。
    上游側為一個管道直徑,下游側為0.5倍管道直徑。這不太方便,但可能會更精確,因?yàn)樵诖宋恢蒙习l(fā)生的腔收縮處的壓差最大。
    拐角絲錐-通常用于較小的孔板上,在這些較小的孔板上,由于空間限制,難以制造帶法蘭的絲錐。通常在包括或小于DN50的管道直徑上。
    信息可以從DP單元與溫度和/或壓力數據一起饋送到流量指示器或流量計算機,以提供密度補償。
    管道-孔板下游必須有至少五個直管直徑,以減少由管道引起的干擾的影響。
    但是,孔板上游所需的直管數量受以下因素影響:
    szlig;比;這是孔口直徑與管道直徑之間的關系(請參見公式4.3.1),通常為0.7。

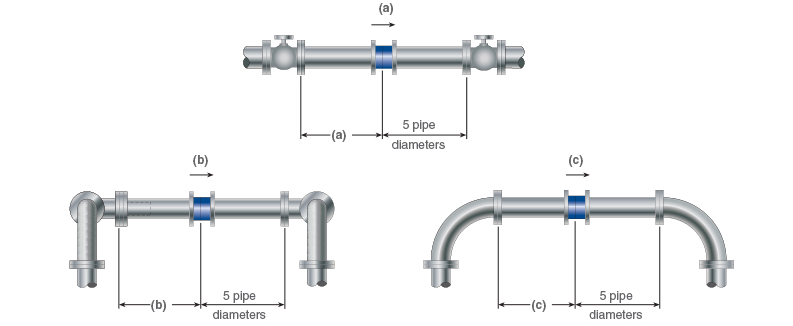

    前述障礙物的性質和幾何形狀。下圖中顯示了一些阻塞示例:

    圖4.3.4

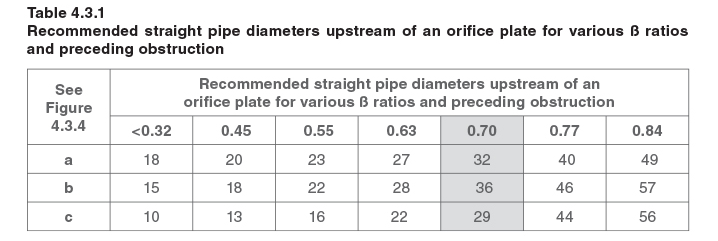

    表4.3.1將szlig;比率和管道幾何形狀結合在一起,以建議圖4.3.4所示配置所需的管道直徑數量。
    在特別困難的情況下,可以使用整流器。 這些將在模塊4.5中詳細討論。

    孔板式蒸汽流量計的優點:
    簡單而堅固。
    準確性好。
    低成本。
    如果計算,公差和安裝符合ISO 5167,則無需校準或重新校準。
    孔板式蒸汽流量計的缺點:
    由于流量和壓降之間的平方根關系,調節范圍限制在4:1和5:1之間。
    孔板會因水錘而彎曲,并會阻塞設計或安裝不當?shù)南到y(tǒng)。
    孔的方形邊緣會隨著時間的流逝而腐蝕,特別是在蒸汽濕或臟的情況下。這將改變孔的特性,并會影響精度。因此,必須進行定期檢查和更換以確??煽啃院蜏?zhǔn)確性。
    孔板流量計系統的安裝長度可能很大。為了保證精度,至少需要10個上游直管直徑和5個下游直管直徑。
    在緊湊型工廠中很難做到這一點??紤]一個使用100 mm管道的系統,szlig;比率為0.7,其布局類似于圖4.3.4(b)所示:
    所需的上游管道長度為= 36 x 0.1 m = 3.6 m
    所需的下游管道長度為= 5 x 0.1 m = 0.5 m
    所需的總直管段為= 3.6 + 0.5 m = 4.1 m
    孔板式蒸汽流量計的典型應用:
    流量保持在4:1到5:1之間的限制范圍之內。
    這可能包括鍋爐房和向許多工廠(一些在線,一些離線)供應蒸汽的應用,但總流量在此范圍內。
