渦街流量計傳感器是什么？
時間：2019-11-26 02:11:23
點擊：0 次
渦街流量計按照Karman渦街的物理原理運行。當流體流通過非流線形體時，渦流被交替地推向該流形體的側面，然后被流分離或脫落。
渦旋脫落的頻率與平均流速成正比，因此與體積流量成正比（雷諾數gt; 4000）St = Fd / V
渦旋頻率= St.v / d
St =強度數（無量綱）
v =速度流體（m / s）
d =鈍體的寬度
由渦流引起的交變壓力變化通過側向端口（傳感器）傳遞到阻流體。
傳感器檢測壓力脈沖并將其轉換為電信號。
它們通常具有frac12;英寸至12英寸的法蘭尺寸。
在氣體服務領域，頻率大約是液體應用領域的10倍。
物體寬度和渦街波長{（l）/（lambda）}之間的比例稱為”斯托勒數”（S），大約等于0.17
ls = d
lraquo;d / 0.17

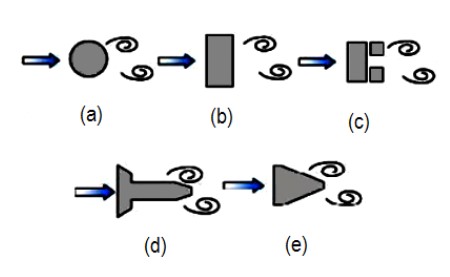

渦流：
各種形狀
（周圍
（b）矩形
（c）兩端口矩形
（d）三通
（e）三角形
渦街流量計傳感器的類型
渦街流量計內部有一個鈍體（用于阻塞）以產生渦流。通過測量這些渦旋，我們可以測量等效流速。我們有不同類型的傳感器可用于測量這些渦旋。
他們是：
熱感器
機械傳感器
電容式傳感器
壓電傳感器
應變片傳感器
超聲波傳感器
關于渦街流量計傳感器的類型，下篇文章中將繼續為大家詳細講述。
