Dall管流量計是什么工作原理
時間：2019-11-20 01:11:23
點擊：0 次
文丘里管和孔板的組合，具有與文丘里管相同的錐形進氣部分，但與孔板的出口部分類似的”肩部”會產生急劇的壓降。通常用于流量較大的應用中。
Dall管是文丘里管流量計的縮短版，其壓降比孔板低。與這些流量計一樣，Dall管中的流速是通過測量由導管限制引起的壓降來確定的。
通常使用帶數字讀數的隔膜壓力傳感器測量壓差。由于這些流量計的永久壓力損失明顯低于孔板流量計，因此Dall管被廣泛用于測量大型管道工程的流量。
由比文丘里管和噴嘴高的套管所產生的壓差，它們均具有相同的喉部直徑。

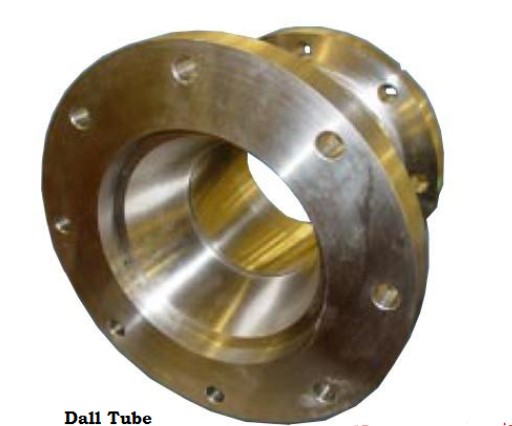

Dall管流量計
施工
與文丘里管相比，Dall流量管產生的壓力與損失的壓力之比更高。它更緊湊，通常用于大流量應用。
該管由短而直的入口部分組成，然后管的內徑突然減小。此部分稱為入口臺肩，其后是會聚的入口錐體和發散的出口錐體。
兩個圓錐體之間被兩個圓錐體之間的縫隙或間隙隔開。在開槽的喉嚨（兩個錐體之間的區域）處測量低壓。在入口臺肩的上游邊緣測量高壓。
Dall流量管有中型到非常大的尺寸。大尺寸時，成本通常比文丘里流量管便宜。這種流量管的壓力損失約為5％。流量和壓降之間的關系如方程式所示
V =kradic;Dp
即是
V =體積流量
K =從主要元素的機械參數得出的常數
DP =壓差
優點：
1、與文丘里管相比，Dall流量管產生的壓力與損失的壓力之比更高。
2、它更緊湊，通常用于大流量應用。
3、對于類似的壓差損失，以達爾流量計的百分比計的總能量損失約為文丘里流量計的一半。
4、永久壓降非常低/節省能源
5、易于安裝/整體長度短
6、精確計量清潔氣體，液體和蒸汽
7、磨損和腐蝕可忽略不計，因此需要較少的維護/檢查
缺點：
1、制造起來更復雜。
2、對湍流敏感。
3、應用范圍：
4、輸氣管道中的流量測量
5、清潔氣體的流量計量
6、烴氣的單相流量測量
7、圓管流量測量
以上即是Dall管流量計是什么工作原理的內容了，感謝您的觀看。有問題請直接聯系鏨科工作人員。
