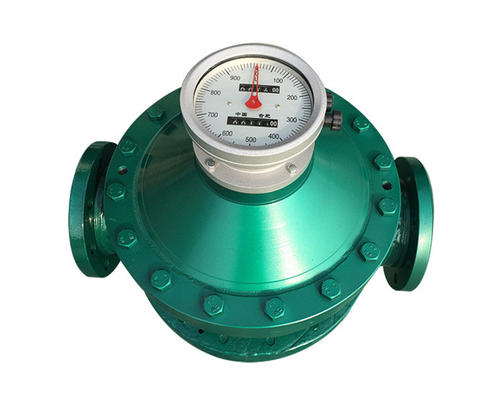

橢圓齒輪流量計

　　橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。

橢圓齒輪流量計的參數說明

　　LC系列輕型橢圓齒輪流量計，是我公司根據市場需要，研制成功的流量計。該產品設計新穎，結構合理。具有重量輕、精度高特點，可廣泛用于石油、化工、醫藥衛生等部門的流量測量。

產品特點

　　n 測量精度高、流量范圍寬、重復性好

　　n 螺旋轉子轉動均勻、震動小、壽命長

　　n 對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量

　　n 結構簡單、外形尺寸小、重量輕

　　n 安裝容易，表前不需安裝直管段

應用領域

　　FTC-1600標準齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業，齒輪流量計還用于測量小管徑的微小流量的計量。

技術參數

　　要構件材料及使用壓力(使用壓力1.0MPa 1.6MPa)

　　準確度等級： 0.5級，0.2級(一般介質溫度-10℃ ~ +60℃)

　　遠傳顯示現場防爆等級： Exia II CT5

　　使用介質溫度： -20℃ ~ 100℃，在高溫調整加散熱筒情況下，可達200℃，此時流量范圍中zui大流量為原流量計zui大流量的90%,zui小流量為原流量計zui小流量的120%。

　　普通鑄鐵型(A)、鑄鋼型(E)、不銹鋼型(B)

項目

　　型號LC-A鑄鐵LC-E鑄鋼LC-B不銹鋼

　　公稱壓力

　　Mpa1.0 1.62.5 4.0 6.41.0 1.6

　　被測液體粘度2 mdash; 200 mPa.s

　　被測液體溫度-20℃～+100℃

　　流 量 范 圍 m3h

型號

　　精度等級LC-A鑄鐵LC-E鑄鋼LC-B不銹鋼

　　公稱口徑(DNmm0.50.20.50.20.50.2

　　100.04～0.40.1～0.40.04～0.40.1～0.40.1～0.50.1～0.5

　　150.25～1.50.3～1.50.25～1.50.3～1.50.3～1.50.3～1.5

　　200.5～30.6～30.5～30.6～30.6～30.6～3

　　251～61.2～61～61.2～61.2～61.2～6

　　402.5～153～152.5～153～153～153～15

　　504～244.8～244～244.8～244.8～244.8～24

　　655～408～405～408～408～408～40

　　8010～6012～6010～6012～6012～6012～60

　　10016～10020～10016～10020～10020～10020～100

　　15032～19038～19032～19038～19038～19038～190

　　20034～34068～34034～34068～34068～34068～340

橢圓齒輪流量計工作原理

　　流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是*密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量(原理見圖)。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成。

　　LY-LC和AFLC系列橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。

　　在所示位置時，由于P1gt;P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針方向轉動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針方向轉動，這時1為主動輪，2為從動輪，在 (b)上所示為中間位置，1和2均為主動輪;

　　而在上所示位置，P1和P2作用在1輪上的合力矩為零，作用在2輪上的合力矩使2輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時2為主動輪，1為從動輪，與 (a)上所示情況剛好相反.如此往復循環，輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口.顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積.所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：Q=4nupsilon;0

　　式中：nmdash;mdash;橢圓齒輪的旋轉頻率(轉/秒);

　　upsilon;0mdash;mdash;半月形部分的容積(貝。).

橢圓齒輪流量計應用指南

　　流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量 ，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。

　　如果被測液體介質中夾雜有氣體時，也會引起測量誤差。安裝橢圓齒輪流量計在安裝前應清潔管道.若液體內含有固體顆粒，則必須在管道上游加裝過濾器;若含氣體應安裝排氣裝置。HI-TOUCHM系列橢圓齒輪流量計橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。

橢圓齒輪流量計特點

　　流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

　　粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

　　橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

橢圓齒輪流量計安裝

　　橢圓齒輪流量計在安裝前應清潔管道.若液體內含有固體顆粒，則必須在管道上游加裝過濾器;若含氣體應安裝排氣裝置。

　　HI-TOUCH M系列 橢圓齒輪流量計橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。

橢圓齒輪流量計技術優勢

　　橢圓齒輪流量計又稱定排量流量計，簡稱PD流量計，在流量儀表中是精度較高的一類，特別適用于高粘度介質流量的測量。橢圓齒輪流量計 利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
