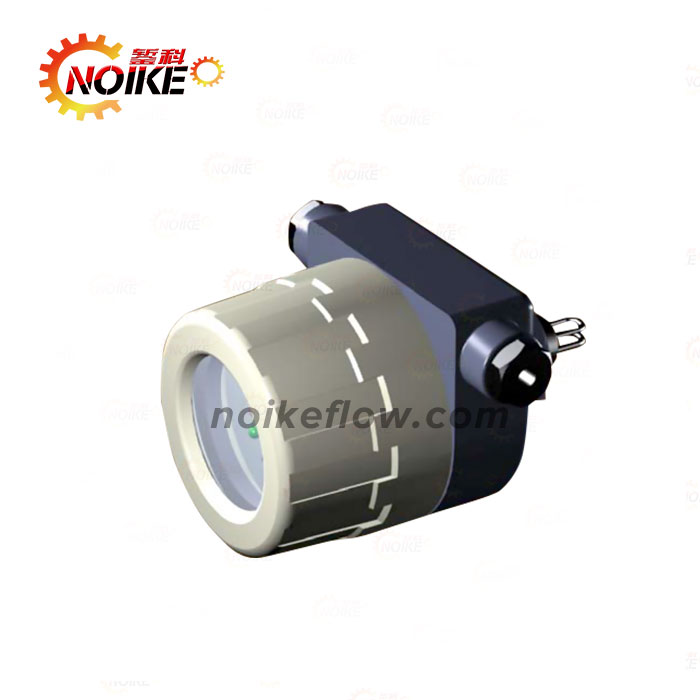

高精度隔爆型熱差式流量開關NK-RFS

隔爆型熱差式流量開關NK-RFS基本介紹如下：

產品特點：

? 無機械運動部件，安裝、使用維護方便

? 低功耗溫敏傳感器，靈敏度高，精度高

? 先進數字化處理技術，抗干擾能力強，

? 結構緊湊，體積小，安裝維護方便

? 防爆標識：EExdIICT6產品特點選型、安裝及使用參考

產品概述

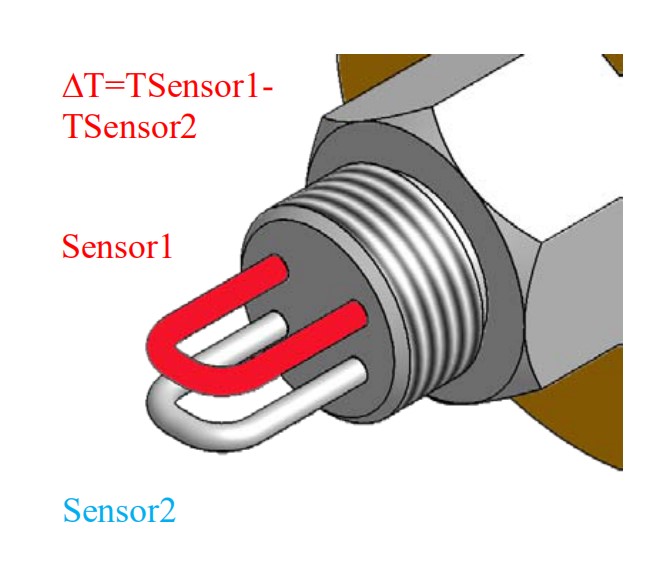

  熱式電子流量開關（以下簡稱開關）由兩個溫度傳感器、電源、信號處理器及輸出繼電器或 NPN/PNP 晶體管輸出組成。該類型的溫度傳感器使用特殊的半導體制造。這兩個傳感器物理特性非常接近，且以一定距離相互分離，相互間熱影響可以忽略。傳感器配對跟蹤介質的溫度。這些傳感器的電壓降與溫度成正比，并準確的寬溫度范圍內工作。將其中的一個傳感器（Sensor1）進行加熱，使其高于介質溫度。另一個傳感器（Sensor2）與介質溫度相同，我們基準傳感器。相等的恒流流經兩個傳感器產生電壓差，其大小與 Sensor1 上被介質吸收帶走的熱量多少成反比。由于介質的流速與帶走熱量成正比，故通過測量?jī)蓚€(gè)傳感器的電壓差，可知介質此時的流速，從而通過計算知道介質的流量。

安裝指南：

管道安裝

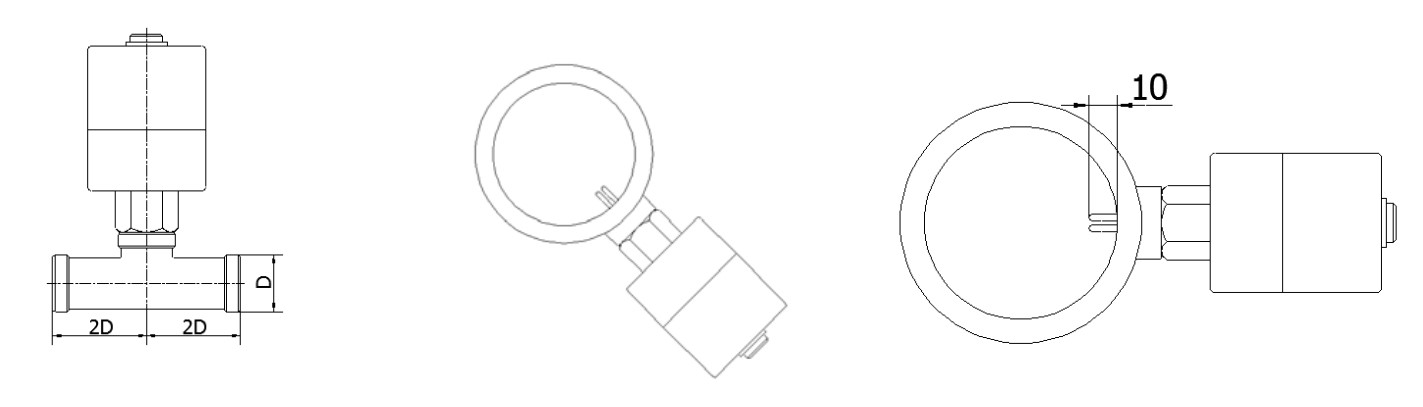

流量開關與介質管道的連接形式為 G1/2”螺紋（也可根據用戶要求另行提供其他螺紋連接），可直接插入管道（管徑 D 大于 1”），也可通過三通連接管道（管徑 D 小于或等于 1”），更換快捷、方便、簡單。

為了避免由于氣穴產生的錯誤信號,請不要將流量開關裝在彎管或者裝在管道頭附近（最小距離gt;2 倍管徑）。

如果流量開關必須水平安裝，并且管道沒有完全充滿介質，流量開關應如下圖安裝。

如果流量開關必須水平安裝，并且管道中可能存在沉淀物。流量開關應該安裝在管道的側面。

• 安裝時一定要保證探頭部分進入介質深度 10mm.

• 安裝時，不要用力旋轉流量開關的中間部位，請用合適的工具旋六方

• 處進行安裝，否則將會損壞流量開關。

防爆要求：

  本產品符合 GB3836.1-2000《爆炸性氣體環境用電氣設備 第 1 部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第 2 部分：隔爆型”d”》標準，防爆標志為：EXdIICT6，經國家防爆檢測中心檢驗合格,并取得防爆合格證。它適用于含有 0 區、1 區、2 區，含有 IIA～I(xiàn)IC 類的 T1～T6 爆炸性氣體混合物場所。

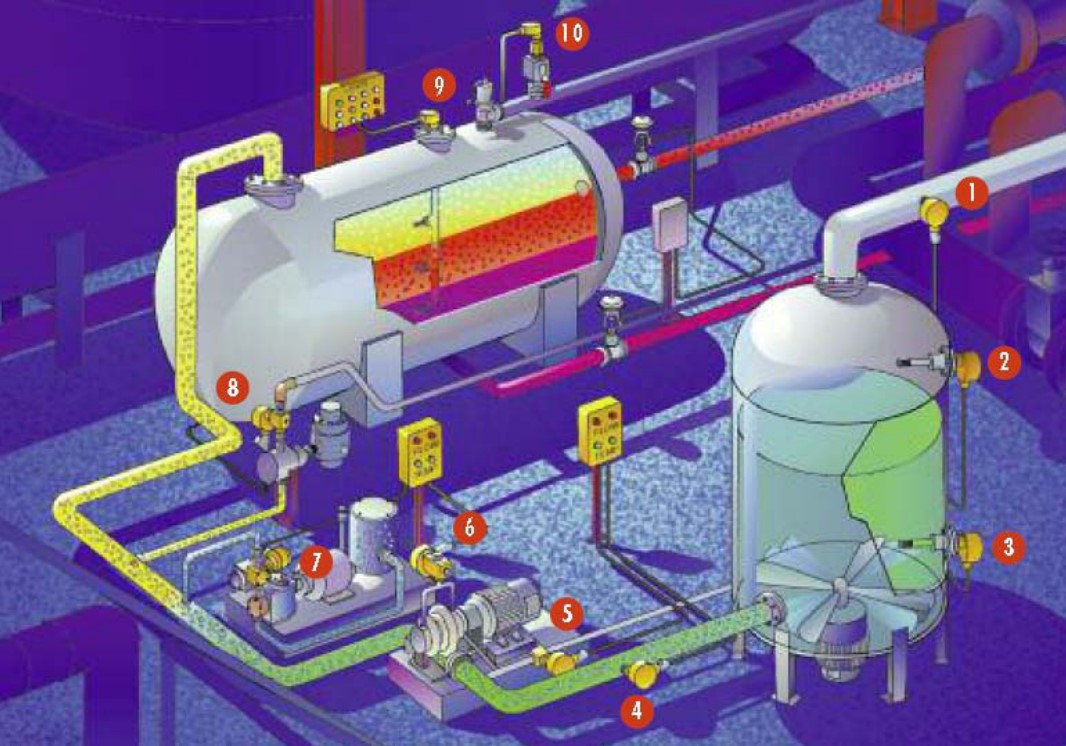

應用范圍：

1.油箱入口流量

發現

2.高水平檢測

3.低水平檢測

4.低流量泵

保護

5.潤滑油流動

發現

6.密封泄漏流量

發現

7.潤滑油軸承

流量檢測

8. Chemi

  防爆流量開關系列產品具體使用情況，選購時請聯系臬克工程師屠先生咨詢?cè)斍椤?/span>
